KGRD (BB2) - zweistufige Prozesspumpe in Back-to-Back-Bauweise mit beidseitiger Lagerung

  • Ausschnitt einer Apollo KGRD zu sehen, bei der lediglich das Pumpengehäuse auf zwei cremefarbenen Grundrahmen platziert ist. Die Speisepumpe wird auf einer Offshore-Plattform eingesetzt.

    Bild01_KGRD

  • Blick in die Fertigungshalle von Apollo zeigt ein Pumpenaggregat mit einer grauen, zweistufigen BB2-Prozesspumpe inklusive Motor und Dichtungsversorgungssystem.

    Bild02_KGRD

  • Detailaufnahme einer Apollo KGRD-Prozesspumpe gemäß API 610. Das Pumpenaggregat wird von der Sonne angeleuchtet, ist vor einem großen Stahlkomplex aufgestellt und wartet auf den Einbau in ein Offshore-Bohrinselmodul.

    Bild03_KGRD

Schwere, radial geteilte, zweistufige Prozesspumpe mit beidseitiger Lagerung nach API 610 oder ISO 5199. Die doppelflutigen Sauglaufräder sorgen für beste NPSH-Werte und die optimale Rotordynamik für einen sicheren Betrieb.

Betriebsdaten KGRD

Q (m³/h) 1 600
H (m) 600
P (bar) 80
T (° C) + 450

Anwendungsbranchen

Ein weißes Symbolbild mit einem Kraftwerk und Schornstein repräsentiert die Energiegewinnung. Der Hintergrund ist blau.
Ein weißes Symbolbild, das eine Pflanze mit drei Blättern zeigt, um die sich ein Stromkabel mit Stecker windet, repräsentiert die Industrie der erneuerbaren Energiegewinnung. Der Hintergrund ist blau.
Ein weißes Symbolbild mit einer Raffinerieanlage mit Öltank und Stahlturm und einer Flamme, repräsentiert die Raffinerie-Öl-und Gasindustrie. Der Hintergrund ist blau.
Ein weißes Symbolbild mit einer Offshore-Bohrinsel repräsentiert die Offshore-Industrie. Der Hintergrund ist blau.
Ein blaues Symbolbild mit chemischen Verbindung repräsentiert die Chemieindustrie.
Ein blaues Symbolbild mit Erdhaufen aus dem eine Pflanze wächst und Düngemittel darüber gestreut wird, steht für die Düngemittelindustrie.
Ein blaues Symbolbild mit Fabrikanlagen symbolisiert die allgemeine Industrie.

Aufgrund des robusten Designs, der beidseitigen Lagerung, niedriger NPSH-Werte und der Eignung für hohe Drücke und Temperaturen ergeben sich vielfältige Anwendungsmöglichkeiten:

  • Anwendung in der Öl- und Gasindustrie
  • Offshore
  • Kraftwerk

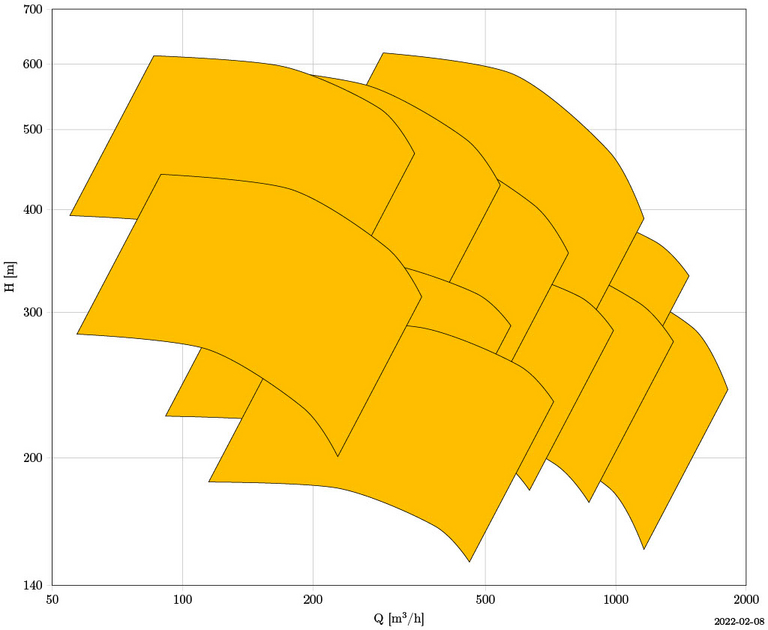

KGRD: BB2 Pumpe mit Kennlinienfeld zur Förderhöhe und Leistungsaufnahme.
KGRD - Kennfeld
BB2 KGRD
  • Entspricht allen Anforderungen der API 610, Typ BB2
  • Radialgeteilt und Mittenauflage
  • Erstes Laufrad einflutig oder doppelflutig
  • Beidseitige Lagerung
  • Axialschubausgleich durch Back-to-Back-Laufradanordnung
  • Lagerausführung: Wälz- bzw. Gleitlagerung
  • Grauguss
  • Sphäroguss, ADI-Werkstoffe
  • Stahlguss
  • 12 % Chromstähle
  • Austenitische Stähle
  • Sonderlegierungen
Schnittzeichung einer Apollo KGR (Horizontale, hochleistungsfähige, radial geteilte, zweistufige, zwischengelagerte Prozesspumpe) welche mit Inducer ausgeführt ist.
  • Ein Inducer ist ein vorgeschaltetes, schraubenförmiges Zusatzlaufrad und gewährleistet sehr niedrige NPSH-Werte
  • Auslegung der Inducer erfolgt auf kundenspezifischen Einsatzbereich
  • Bei doppelflutigem Laufrad - Inducer auf beiden Seiten vorgeschaltet
  • Standard
    Radiallager: Wälzlager
    Axiallager: Wälzlager
    Ölringschmierung

  • Variante
    Radiallager: Gleitlager
    Axiallager: Wälzlager
    Ölringschmierung

  • Variante
    Radiallager: Gleitlager
    Axiallager: Gleitlager
    Druckölschmierung
