ZPR / ZPRA (BB2) - einstufige, doppelflutige Prozesspumpe mit radialgeteiltem Gehäuse und beidseitiger Lagerung

  • Bildausschnitt einer Apollo ZPR Prozesspumpe mit beidseitiger Lagerung gemäß API 610, Pumpentyp BB2 gefertigt für eine Offshore Anwendung..

    ZPR01

  • Nahaufnahme einer Apollo ZPRA Pumpe (einstufige, doppelflutige Prozesspumpe mit Zwischenlagerung) währender der Montage des Pumpenaggregates. Die Pumpe hat einen axialen Einlauf. Im Hintergrund sind Werkstattelemente und ein Lagerregal zu sehen.

    ZPRA01

  • Der Bildausschnitt zeigt eine vertikale, einstufige und doppelflutige Speisepumpe mit Zwischenlagerung gemäß API 610 als vertikaler BB2. Die Pumpe wird auf einer Offshore-Plattform eingesetzt und ist gemäß NORSOK M-501 farblich gestaltet.

    ZPRV01

Einstufige, radialgeteilte Spiralgehäusepumpe nach API 610 oder ISO 5199. Die Prozesspumpe ZPR (BB2) ist besonders geeignet für hohe Drücke und hohe Temperaturen und kann entsprechend der Kundenanforderung mit einem variablen Gehäusedesign ausgelegt werden.

Betriebsdaten ZPR/ZPRA

  ZPR ZPRA
Q (m³/h) 1 500 4 000
H (m) 450 300
P (bar) 160 55
T (° C) + 450 + 450

Anwendungsbranchen

Ein weißes Symbolbild mit einem Kraftwerk und Schornstein repräsentiert die Energiegewinnung. Der Hintergrund ist blau.
Ein weißes Symbolbild, das eine Pflanze mit drei Blättern zeigt, um die sich ein Stromkabel mit Stecker windet, repräsentiert die Industrie der erneuerbaren Energiegewinnung. Der Hintergrund ist blau.
Ein weißes Symbolbild mit einer Raffinerieanlage mit Öltank und Stahlturm und einer Flamme, repräsentiert die Raffinerie-Öl-und Gasindustrie. Der Hintergrund ist blau.
Ein weißes Symbolbild mit einer Offshore-Bohrinsel repräsentiert die Offshore-Industrie. Der Hintergrund ist blau.
Ein blaues Symbolbild mit chemischen Verbindung repräsentiert die Chemieindustrie.
Ein blaues Symbolbild mit Erdhaufen aus dem eine Pflanze wächst und Düngemittel darüber gestreut wird, steht für die Düngemittelindustrie.
Ein blaues Symbolbild mit Fabrikanlagen symbolisiert die allgemeine Industrie.

Aufgrund des robusten Designs, der beidseitigen Lagerung, niedriger NPSH-Werte und der Eignung für hohe Drücke und Temperaturen ergeben sich vielfältige Anwendungsmöglichkeiten:

  • Raffinerien
  • Petrochemische Anlagen
  • Sonderapplikationen
  • Offshore
  • Kraftwerk
  • Systembereiche Gas- und Ölspeicher

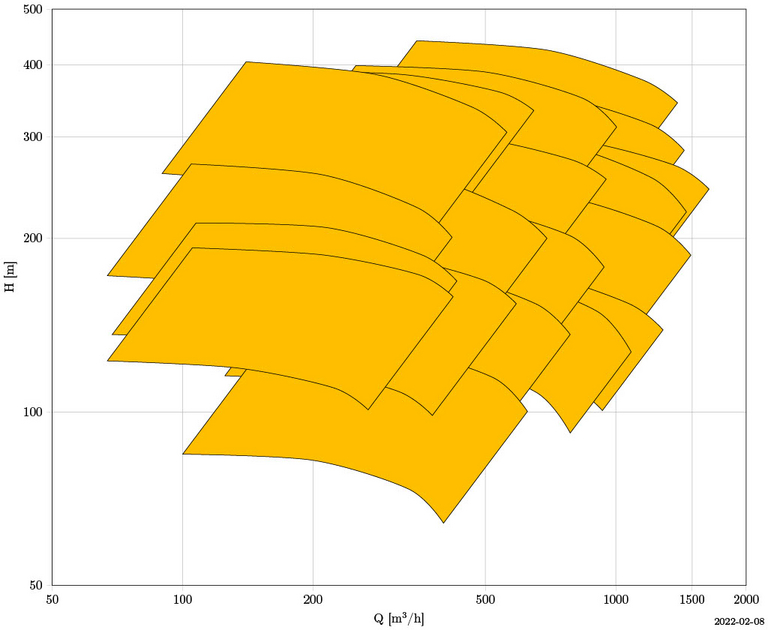

ZPR: BB2 Pumpe mit Kennlinienfeld zur Druck-Volumenstrom-Charakteristik bei variabler Drehzahl.
ZPR - Kennfeld
ZPR Viertelschnitt
  • Einstufige, radialgeteilte Spiralgehäusepumpe mit Doppelspirale
  • Doppelflutiges Laufrad
  • Beidseitige Lagerung BB2
  • Mittenauflage
  • variable Stutzenstellung möglich
  • Innere und äußere Abdichtung durch spiralgewundene Metall/Graphitdichtung
  • Ausführung mit Schleißwand möglich
  • ZPRV als vertikale Version
  • Grauguss
  • Sphäroguss, ADI-Werkstoffe
  • Stahlguss
  • 12 % Chromstähle
  • Austenitische Stähle
  • Sonderlegierungen

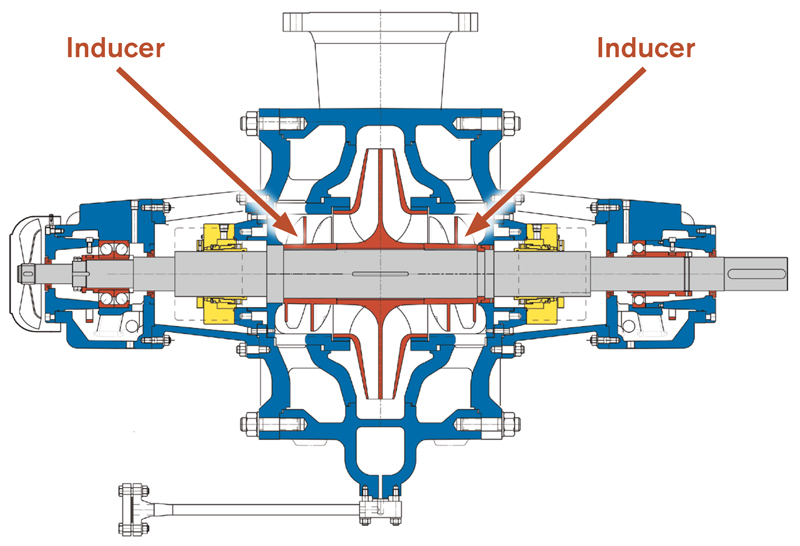

Schnittzeichnung einer ZPR (BB2) Kreiselpumpe mit Inducer in den Farben Blau Gelb und Rot.
  • Ein Inducer ist ein vorgeschaltetes, schraubenförmiges Zusatzlaufrad und gewährleistet sehr niedrige NPSH-Werte
  • Auslegung der Inducer erfolgt auf kundenspezifischen Einsatzbereich
  • Bei doppelflutigem Laufrad - Inducer auf beiden Seiten vorgeschaltet
3D-Visualisierung einer BB2 einstufigen, doppelflutigen Prozesspumpe bei der Saug- und Druckstutzen seitlich in Linie angeordnet sind.
  • Saug- und Druckstutzen seitlich in Linie angeordnet
  • Optimale Gehäuseauslegung für die spezifische Rohrleitungsauslegung, je nach Projektanforderung
ZPRV Viertelschnitt
  • spezielles vertikales Design als BB2 Pumpe

Weitere Pumpen der Bauart

3D Ansicht einer Apollo KRG Pumpe, eine schwere, radial geteilte, zweistufige Prozesspumpe mit beidseitiger Lagerung

KGR (BB2)

Die Apollo KGR (BB2) ist eine leistungsstarke, zweistufige Prozesspumpe mit Zwischenlager und ist für diverse industrielle Anwendungen geeignet.

Mehr erfahren
3D Pumpen-Darstellung einer KGRD Apollo-Pumpe, eine API 610 BB2 Prozesspumpe mit beidseitiger Lagerung

KGRD (BB2)

Apollo KGRD (BB2) Double-stage process pump in back-to-back design with bearings on both sides, ideal for high pressures and high temperatures applications.

Mehr erfahren
