AMG - BB3 Typ

Horizontale, mehrstufige, axial geteilte Pumpe mit beidseitiger Lagerung

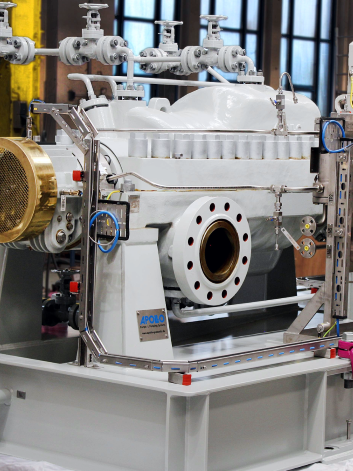

  • Die BB3 Ölumwälzpumpen mit hoher Kapazität für ein Offshore Einsatz auf einer Bohrinsel zeigt ihre robuste Bauweise. Sichtbar sind die zwei Ansaug- und Druckanschlüsse, die eine effiziente Förderung von Flüssigkeiten in industriellen Anwendungen ermöglichen.

    AMG01

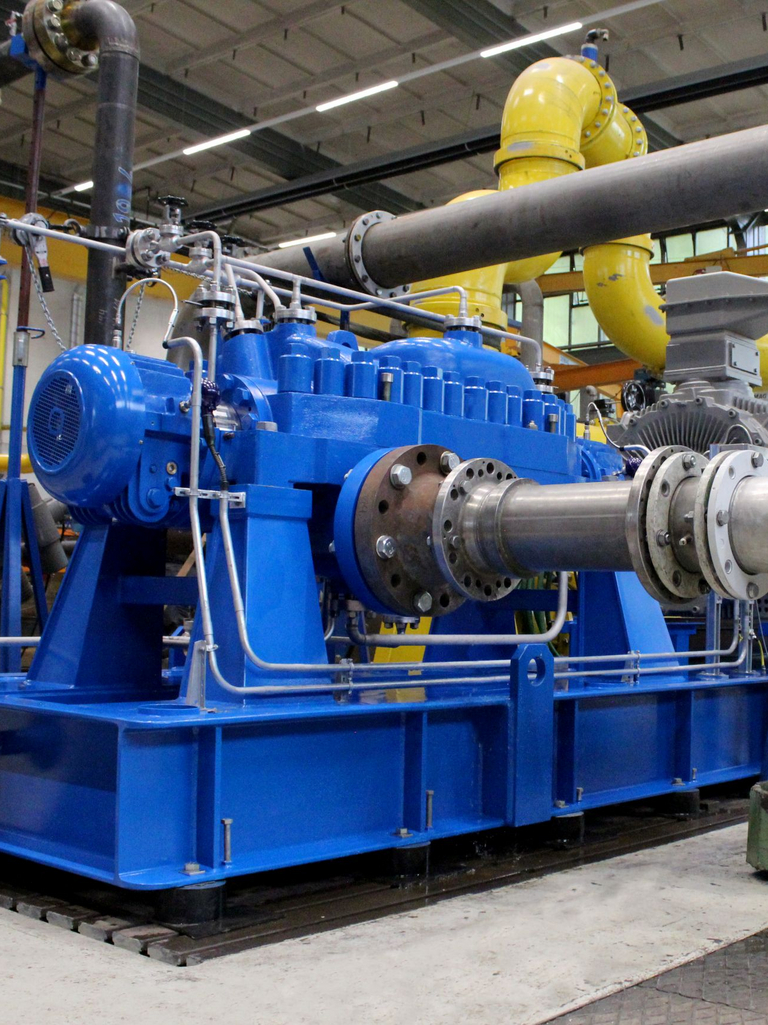

  • Eine Nahaufnahme der Apollo AMG-Hochdruckpumpe gemäß API 610 Typ BB3 auf dem Prüfstand, die die hohe Präzision und technische Exzellenz unseres Produkts demonstriert.

    AMG02

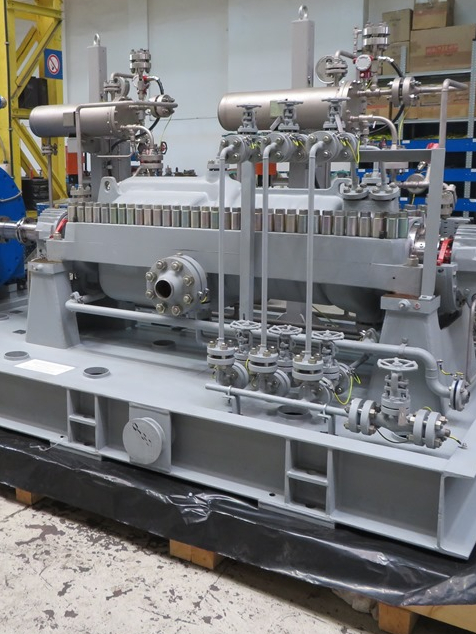

  • Das Pumpenaggregat AMG, eine BB3 axial geteilten Prozesspumpe, befindet sich in der Endphase der Produktion in der Fertigungshalle der Apollo Gößnitz GmbH.

    AMG03

Die Apollo-AMG-Prozesspumpe gemäß API 610, Typ BB3, ist eine horizontale, mehrstufige, axial geteilte Hochdruckpumpe. Sie zeichnet sich durch ein robustes Gehäusedesign, eine robuste Ausführung und eine lange Lebensdauer aus. Ihr Back-to-Back-Rotor minimiert den Axialschub, während die optimierte Rotordynamik für einen sicheren Betrieb bei hohen Drehzahlen sorgt und somit Effizienz und Leistungsfähigkeit in kritischen Betriebsumgebungen gewährleistet.

Die Pumpe wurde für den Einsatz in anspruchsvollen Anwendungen in der Energie-, Öl- und Gasindustrie, der chemischen Verfahrenstechnik sowie in Kraftwerken, Wasseraufbereitungsanlagen und petrochemischen Anlagen konzipiert.

Betriebsdaten AMG

Q (m³/h) 3 200
H (m) 2 200
P (bar) 265
T (° C) + 200

Anwendungsbranchen

Ein blaues Symbolbild mit chemischen Verbindung repräsentiert die Chemieindustrie.
Ein blaues Symbolbild mit Erdhaufen aus dem eine Pflanze wächst und Düngemittel darüber gestreut wird, steht für die Düngemittelindustrie.
Ein blaues Symbolbild mit Fabrikanlagen symbolisiert die allgemeine Industrie.

Die Pumpen zeichnen sich durch ihre herausragenden hydraulischen Eigenschaften, das optimal abgestimmte Leistungsspektrum sowie die moderne Bauweise aus, wodurch sie hervorragende Lösungen für eine Vielzahl von Anwendungen bieten. Dazu zählen:

  • Anwendungen in der Energiegewinnung (erneuerbar und konventionell)
  • Raffineriebetriebe
  • Offshore-Anwendungen
  • Booster-Anwendungen in sämtlichen Industriezweigen
  • Pipelines für Wasser oder raffinierte Produkte
  • Wassereinspritzung sowohl onshore als auch offshore
  • Kesselspeisewasseranwendungen

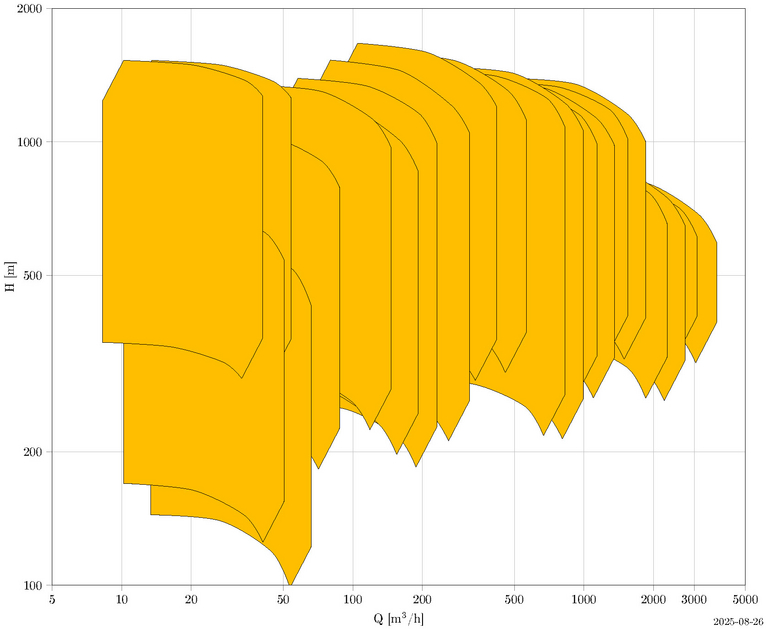

Das Kennfeld einer BB3-Pumpe ist eine detaillierte Darstellung der Leistungskennlinien. Es dient der Analyse der Effizienz und der Betriebsparameter dieser speziellen Pumpenbauart.
  • Q= 3200 m³/h
  • H= 2200 m
  • P= 265 bar
  • T= +200°C

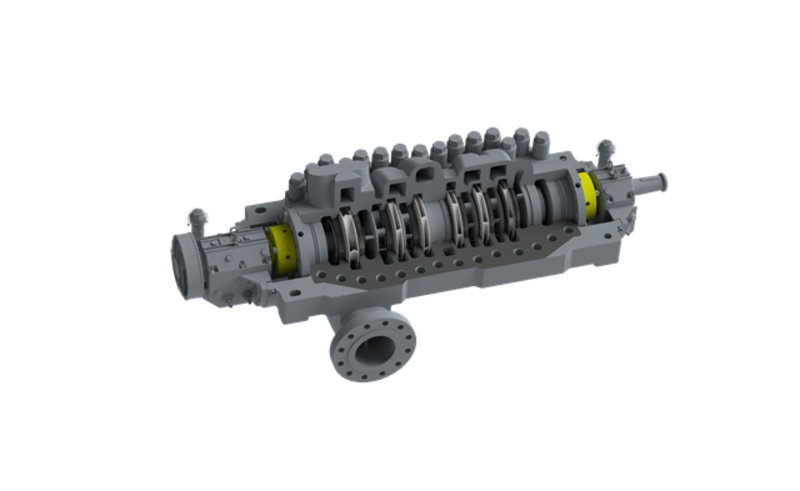

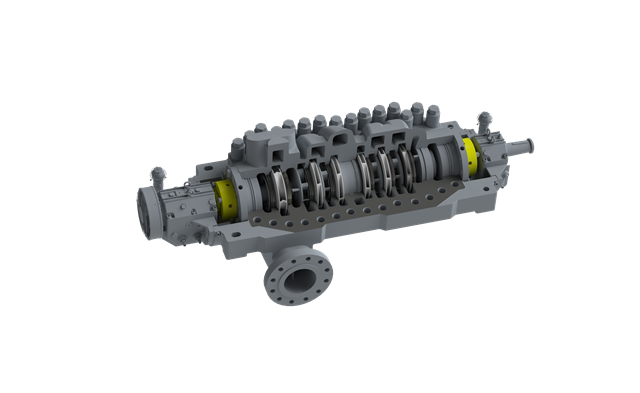

Axial geteilte Hochdruckpumpe mit beidseitiger Mittenauflage: Bietet erhöhte Stabilität und Lebensdauer.

Gegenläufig angeordnete Laufräder: Gewährleisten einen optimalen Axialschubausgleich und reduzieren mechanische Belastungen.

Spezialisiertes NPSH-Laufrad in der ersten Stufe: Optimiert die Kavitationseigenschaften und verbessert die Leistung der Pumpe.

Lagerausführung: Verfügbar mit Wälz- oder Gleitlagern für flexiblen Einsatz und erhöhten Betriebskomfort.

Reduzierte Stillstandzeiten: Das axial geteilte Gehäuse ermöglicht Wartungs- und Inspektionsarbeiten, während der untere Teil an der Rohrleitung verbleibt; Demontage der Kupplung ist nicht erforderlich.

Für höchste Korrosions- und Verschleißbeständigkeit stehen Werkstoffe wie Stahlguss, Chromstähle, Austenitische Stähle, Duplex, Superduplex, Titan oder Sonderlegierungen nach NORSOK, NACE zur Verfügung.

Die Auswahl erfolgt kundenspezifisch, um optimale Anpassung an die jeweiligen Prozessbedingungen zu gewährleisten.

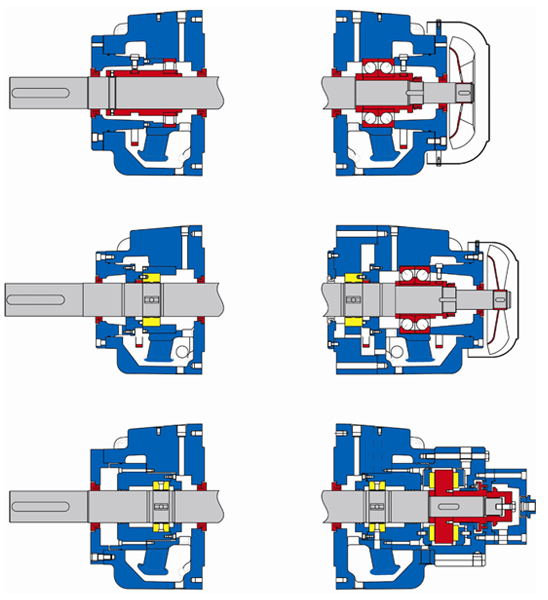

  • Standard
    Radiallager: Wälzlager
    Axiallager: Wälzlager
    Ölringschmierung

  • Variante
    Radiallager: Gleitlager
    Axiallager: Wälzlager
    Ölringschmierung

  • Variante
    Radiallager: Gleitlager
    Axiallager: Gleitlager
    Druckölschmierung
    Baureihe: AMG

Download

Apollo AMG BB3 mehrstufige axial geteilte Pumpe 2 MB
