KSD / KSDK

  • Der hier gezeigte Ausschnitt stammt von einer Seitenkanalpumpe des Typs KSD Apollo. Sowohl die Pumpe als auch der Motor und die Grundplatte sind vollständig in der Farbe Blau lackiert.

    KSD01

  • Lackierte KSD Seitenkanalpumpen in typischer Apollo-Blaufarbe in einer Holzkiste verpackt, die Kiste ist mit schwarzer Folie ausgekleidet.

    KSD02

  • Nahaufnahme einer KSD mehrstufigen Seitenkanalpumpe, aufgestellt auf einem Montagetisch in der Apollo Fertigungshalle, bereit für hydraulische Endprüfung.

    KSD03

Ein blaues Symbolbild mit chemischen Verbindung repräsentiert die Chemieindustrie.
Ein blaues Symbolbild mit Erdhaufen aus dem eine Pflanze wächst und Düngemittel darüber gestreut wird, steht für die Düngemittelindustrie.
Ein blaues Symbolbild mit Fabrikanlagen symbolisiert die allgemeine Industrie.

Horizontale, selbstansaugende, gasmitfördernde Seitenkanalpumpen in Gliedergehäusebauart. Seitenkanalpumpen dieser Baureihen zeichnen sich durch ihre kompakte Bauweise und ihr gutes Ansaugverhalten aus.

 KSD / KSDK
Q (m³/h)35
H (m)340
P (bar)40
T (° C)250

Seitenkanalpumpen der Baureihe KSD werden zur Förderung von sauberen und getrübten Flüssigkeiten ohne abrasive Bestandteile eingesetzt. Sie finden Verwendung in der

  • chemischen und petrochemischen Industrie,
  • allgemeinen Verfahrenstechnik
  • im Maschinen- und Apparatebau

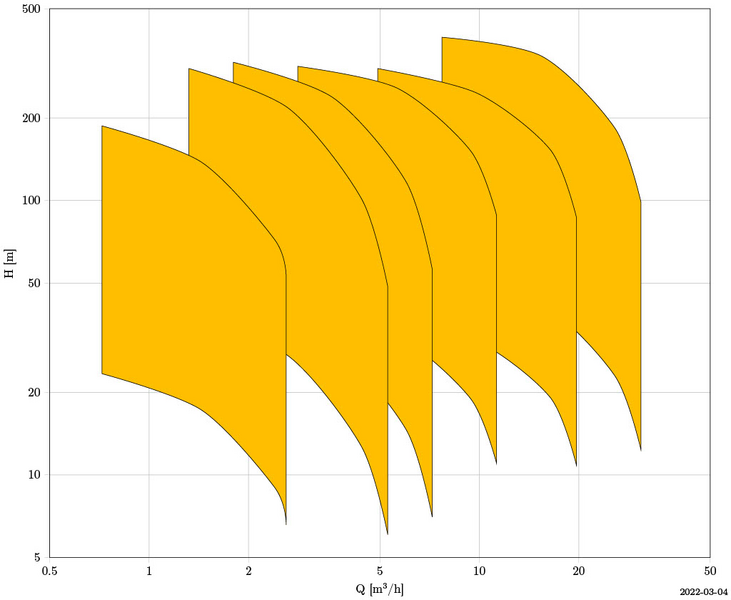

KSD: Seitenkanalpumpe – Kennlinienfeld zeigt Druckverlauf und Förderstrom bei unterschiedlichen Betriebszuständen.
KSD - Kennfeld
  • Q = 35 m³/h
  • H = 340 m
  • P = 40 bar
  • T = 250 °C
  • Horizontale, selbstansaugende, gasmitfördernde Seitenkanalpumpe in Gliedergehäusebauart nach DIN EN 734
  • Kompakte Bauweise
  • Gutes Ansaugverhalten
  • Saug- und Druckstutzen radial senkrecht nach oben
  • Rundflanschausführung, Anschlußmaße nach DIN EN 1092-1 / PN40
  • Zwei außenliegende, fettgeschmierte Rillenkugellager
  • Stopfbuchse einfach/doppelt
  • Gleitringdichtung nach DIN EN 12756
  • Doppeltwirkende Gleitringdichtung
  • Kugelgraphit
  • Grauguss
  • Edelstahl
