KCD - Seitenkanalpumpe mit vorgeschalteter NPSH-Vorstufe

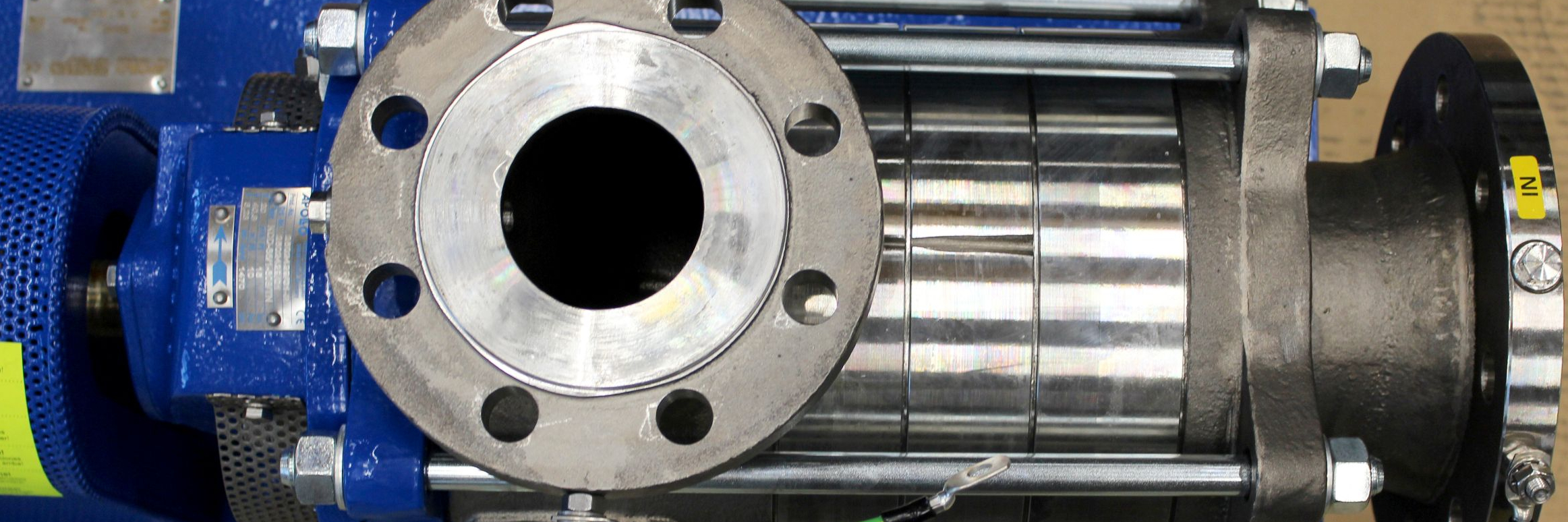

  • Detailaufnahme einer blau lackierten ACD Apollo Seitenkanalpumpe mit polierter Metalloberfläche. Ein Druckstutzen zeigt nach oben, der zweite seitlich.

    KCD01

  • Die ACD-Seitenkanalpumpe ist in einer Geothermie-Solaranlage eingebaut. Die Anlage wird von der Sonne angestrahlt. Der Boden ist mit Kieselsteinen bedeckt. Horizontale, mehrstufige Pumpen sind an einen großen, weißen Tank angeschlossen. Dieser ist über den Pumpen auf Betonblöcken aufgestellt.

    KCD02

  • Ausschnitt eines horizontalen Seitenkanalpumpenaggregats auf einer blauen Grundplatte mit Motor.

    KCD03

Ein weißes Symbolbild mit einer Raffinerieanlage mit Öltank und Stahlturm und einer Flamme, repräsentiert die Raffinerie-Öl-und Gasindustrie. Der Hintergrund ist blau.
Ein weißes Symbolbild mit einem Kraftwerk und Schornstein repräsentiert die Energiegewinnung. Der Hintergrund ist blau.
Ein blaues Symbolbild mit chemischen Verbindung repräsentiert die Chemieindustrie.
Ein blaues Symbolbild mit Erdhaufen aus dem eine Pflanze wächst und Düngemittel darüber gestreut wird, steht für die Düngemittelindustrie.
Ein weißes Symbolbild mit einem Wassertropfen und Wellenlinien repräsentiert die Wasserindustrie. Der Hintergrund ist blau.
Ein blaues Symbolbild mit Fabrikanlagen symbolisiert die allgemeine Industrie.

Horizontale, selbstansaugende, gasmitfördernde Seitenkanalpumpen in Gliedergehäusebauart mit vorgeschaltetem Sauglaufrad. Pumpen dieser Baureihe zeichnen sich durch ihre kompakte Bauweise, ihr gutes Ansaugverhalten und niedrigen NPSH-Wert aus.

 KCD
Q (m³/h)35
H (m)350
P (bar)40
T (° C)- 40 bis + 250

Seitenkanalpumpen der Baureihe KCD werden zur Förderung von sauberen und getrübten Flüssigkeiten ohne abrasive Bestandteile eingesetzt und finden vorrangig Verwendung in der

  • Energietechnik zur Kondensat- und Kesselspeisewasserförderung
  • Kältetechnik zur Flüssiggasförderung
  • Getränkeindustrie zur Destillatförderung
  • Horizontale, selbstansaugende, gasmitfördernde Seitenkanalpumpen in Gliedergehäusebauart mit vorgeschaltetem Sauglaufrad
  • Seitenkanalpumpen bis 100 bar in Topfausführung möglich
  • doppeltwirkende Gleitringdichtung, in back-to-back-Anordnung oder in Tandem-Anordnung
  • Hohe Drücke, Selbstansaugefähigkeit und günstiges Leistungsgewicht ermöglichen ein breites Anwendungsfeld
  • Pumpen wurden für den schweren Einsatz bei saugseitig ungünstigen Bedingungen entwickelt
  • Kugelgraphit
  • Grauguss
  • Edelstahl
