VS6 - HPTV

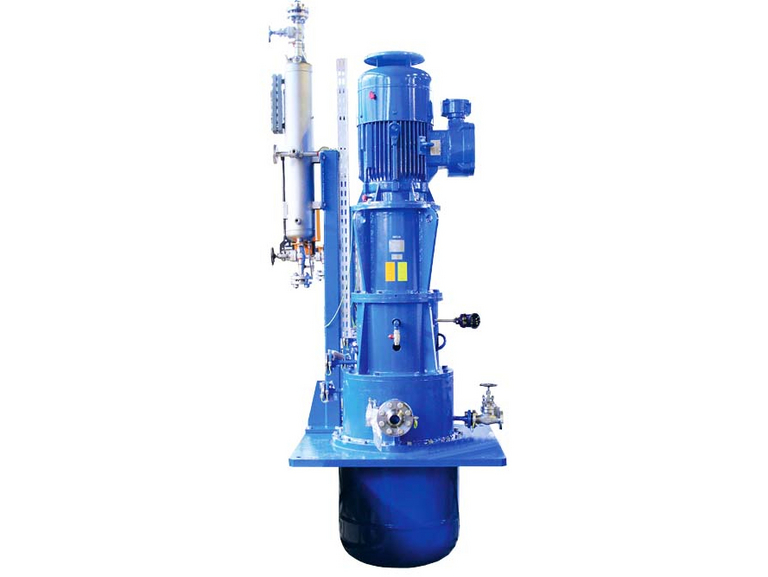

  • Ausschnitt einer Apollo vertikalen VS6 Pumpe mit Topf, Motor, TS-System und weiteren Pumpenzubehör. Alles ist in blau lackiert.

    HPTV01

  • In der Fertigungshalle von Apollo liegen zwei vertikale Kondensatpumpen vom Typ HPTV (VS6).

    HPTV02

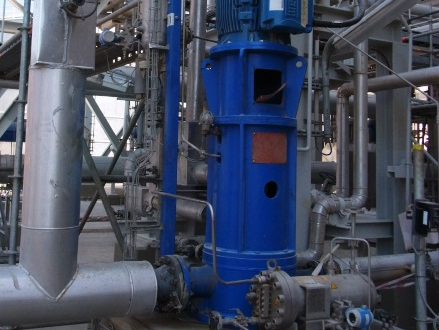

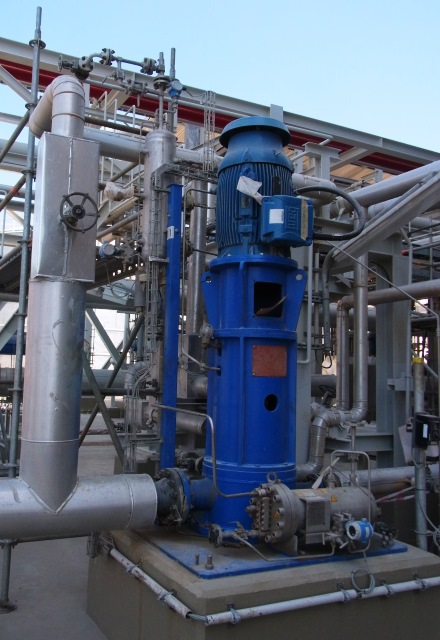

  • In einer Düngemittelanlage mit vielen Verrohrungen, Leitungen für Flüssigkeiten und Gasen ist eine vertikale Apollo Prozesspumpe vom Typ HPTV (VS6) auf einem Betonfundament installiert..

    HPTV03

Ein blaues Symbolbild mit chemischen Verbindung repräsentiert die Chemieindustrie.
Ein blaues Symbolbild mit Erdhaufen aus dem eine Pflanze wächst und Düngemittel darüber gestreut wird, steht für die Düngemittelindustrie.
Ein blaues Symbolbild mit Fabrikanlagen symbolisiert die allgemeine Industrie.

Vertikale, mehrstufige Hochdruckpumpe in Topfausführung nach API 610 / ISO 5199. Die Vertikalen Prozesspumpen zeichnen sich durch eine hohe Betriebssicherheit und sehr gute NPSH-Werte aus.

 HPTV
Q (m³/h)550
H (m)1 400
P (bar)140
T (° C)-140 / +260

Die vertikalen Hochdruckpumpen sind für die Förderung von Flüssigkeiten in kritischen Prozessen entwickelt. Die Prozesspumpe wird zur neutralen, aggressiven, brennbaren, heißen und kalten Flüssigkeiten bei

  • Offshore-Anwendungen
  • als Booster- und Transportpumpe
  • Flüssiggas-Anwendungen
  • Rohöl-Anwendungen
  • Kondensatförderung
  • Wasserinjektion

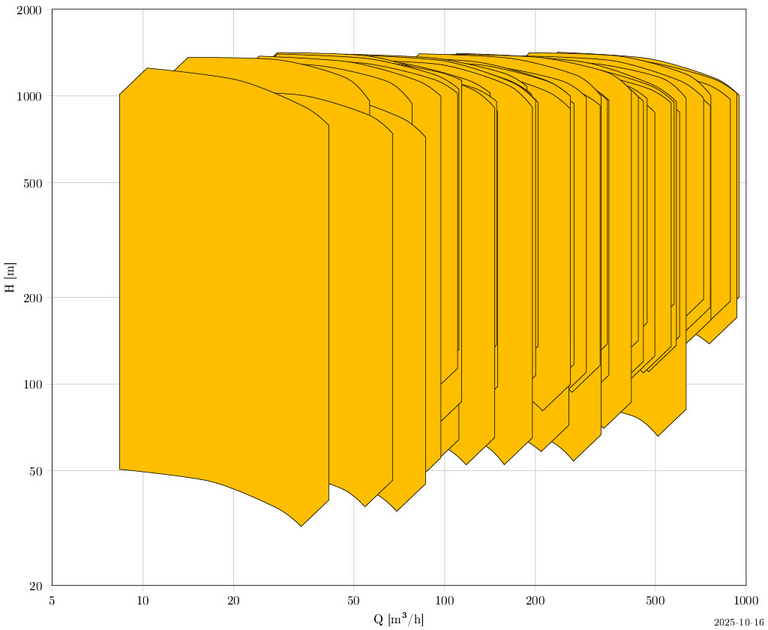

HPTV_Kennfeld.TIF
  • Q= 550 m³/h
  • H= 1400 m
  • P= 140 bar
  • T= -140 / + 260 °C
  • Vertikale Topfausführung
  • Axialschubausgleich durch Kolbenentlastung
  • Lagerausführung: Wälz- bzw. Gleitlagerung
  • NPSH-Laufrad einflutig und doppelflutig
  • Grauguss
  • Sphäroguss, ADI-Werkstoffe
  • Stahlguss
  • 12 % Chromstähle
  • Austenitische Stähle
  • Sonderlegierungen
