GSTV / GDTV (VS6) - vertikale, mehrstufige Gliederpumpe mit Topf

  • Eine vertikale abgehängte Prozesspumpe gemäß API 610 Typ VS6 hängt waagerecht am Kran. Zu sehen ist die stabile Laternenkonstruktion, Laufräder, Flanche, Welle und Sauggehäuse der Topfpumpe.

    GSTV01

  • Apollo Pumpentyp GDTV, eine vertikale Gliederpumpe in Topfversion (VS6) hängt waagerecht am Kran.

    GDTV02

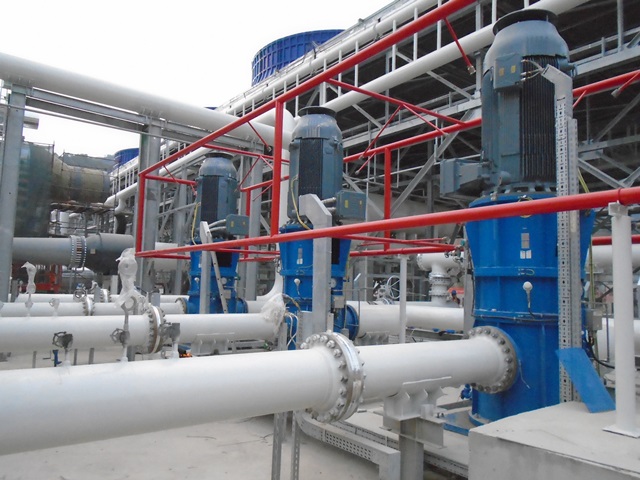

  • Drei vertikale API 610, VS6 Pumpen sind eingebaut in einer Geothermalanlage mit Verrohrung in industrieller Umgebung.

    GSTV03

Vertikale, mehrstufige Hochdruckpumpe in Topfausführung nach API 610 oder in Standardausführung. Die vertikalen Prozesspumpen zeichnen sich durch eine hohe Betriebssicherheit und niedrige Betriebskosten aus.

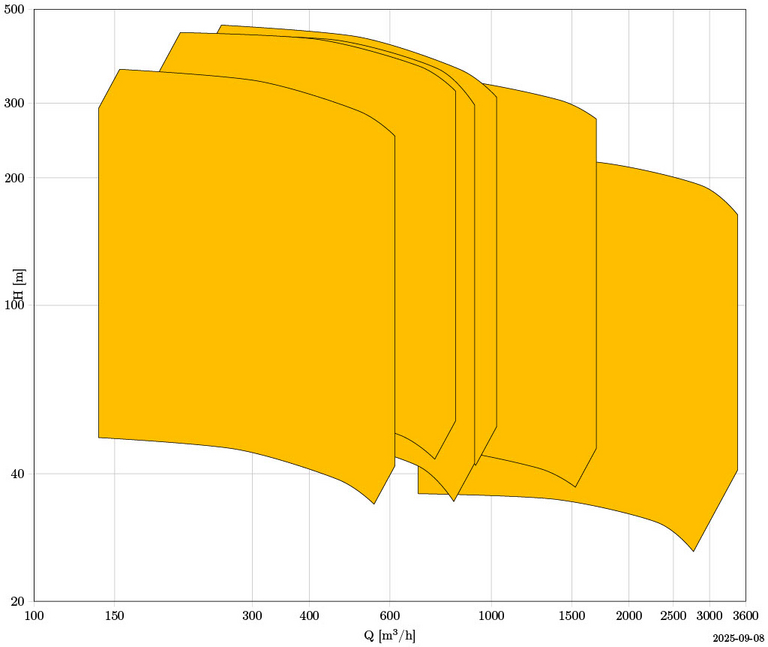

Betriebsdaten GSTV / GDTV

  GSTV GDTV
Q (m³/h) 3 000 3 200
H (m) 360 460
P (bar) 40 / 63 40 / 63
T (° C) + 160 + 160

Anwendungsbranchen

Ein weißes Symbolbild mit einem Kraftwerk und Schornstein repräsentiert die Energiegewinnung. Der Hintergrund ist blau.
Ein weißes Symbolbild, das eine Pflanze mit drei Blättern zeigt, um die sich ein Stromkabel mit Stecker windet, repräsentiert die Industrie der erneuerbaren Energiegewinnung. Der Hintergrund ist blau.
Ein weißes Symbolbild mit einer Raffinerieanlage mit Öltank und Stahlturm und einer Flamme, repräsentiert die Raffinerie-Öl-und Gasindustrie. Der Hintergrund ist blau.
Ein weißes Symbolbild mit einem Wassertropfen und Wellenlinien repräsentiert die Wasserindustrie. Der Hintergrund ist blau.
Ein blaues Symbolbild mit chemischen Verbindung repräsentiert die Chemieindustrie.
Ein blaues Symbolbild mit Erdhaufen aus dem eine Pflanze wächst und Düngemittel darüber gestreut wird, steht für die Düngemittelindustrie.
Ein blaues Symbolbild mit Fabrikanlagen symbolisiert die allgemeine Industrie.

Die vertikalen Hochdruckpumpen sind für die Förderung von Flüssigkeiten in kritischen Prozessen entwickelt. Die Prozesspumpe wird zur neutralen, aggressiven, brennbaren, heißen und kalten Flüssigkeiten bei

  • Crude-Öl
  • Offshore
  • Wasserinjektion
  • Booster- und Transportpumpen
  • Kondensatförderung
  • Flüssiggase
GSTV Viertelschnitt
  • Vertikale Topfausführung
  • Axialschubausgleich durch Kolbenentlastung

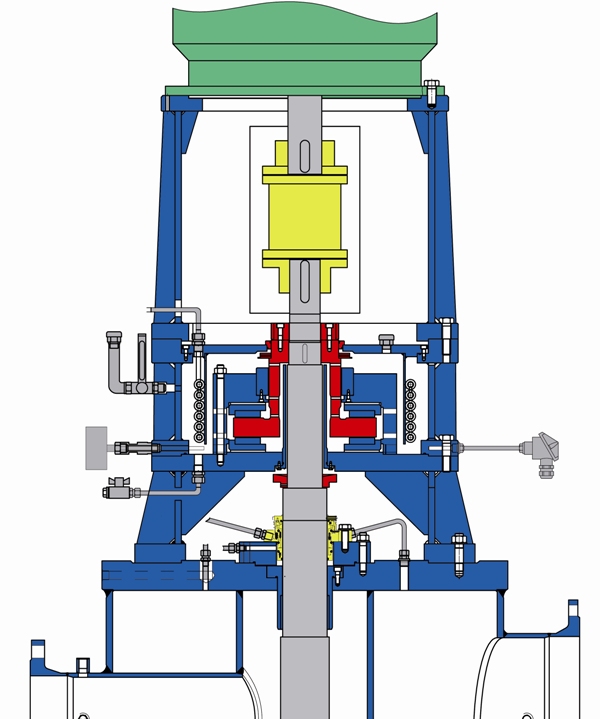

  • Lagerausführung: Wälz- bzw. Gleitlagerung
  • NPSH-Laufrad einflutig und doppelflutig
  • Grauguss
  • Sphäroguss, ADI-Werkstoffe
  • Stahlguss
  • 12 % Chromstähle
  • Austenitische Stähle
  • Sonderlegierungen
  • ölgeschmierte Wälzlagerung oder kombiniertes Axial-Radial-Gleitlager
