TL (BB5) - mehrstufige, radial geteilte Barrel-Pumpe als inline Version für hohe Drücke

  • Freigestelltes Bild eines TL (BB5 mit Rotor in Linie) Pumpenaggregats mit Antriebsmotor, Grundrahmen und Kupplungsschutz, lackiert in Apollo-Blaufarbe.

    TL01

  • Nahaufnahme einer massiven Kesselspeisepumpe von Apollo, während der Montage in der Produktionshalle mit frontalem Blick auf der Barrelgehäuse, grau-silbrig lackiert, Grundrahmen und Motor sind blau lackiert.

    TL02

  • Nahaufname eines API 610, BB5 (Rotor in Linie) Pumpenskid welches in der Fertigungshalle von Apollo kurz vor der Endabnahme steht; Pumpengehäuse ist mit einer Isoliermatte umhüllt; Verrohrungen und Elektroverkabelung für Schmierölsystem, Überwachungssystem und Kühlsystem sind am Pumpenaggregat montiert.

    TL03

Mehrstufige, horizontale Hochdruckpumpe in Barrelausführung, als in-line Version. Die Barrelpumpe zeichnet sich durch optimale Rotordynamik für einen sicheren Betrieb, auch bei hohen Drehzahlen aus.

Betriebsdaten TL

Q (m³/h) 1 800
H (m) 3 200
P (bar) 350
T (° C) + 400

Anwendungsbranchen

Ein weißes Symbolbild mit einer Raffinerieanlage mit Öltank und Stahlturm und einer Flamme, repräsentiert die Raffinerie-Öl-und Gasindustrie. Der Hintergrund ist blau.
Ein weißes Symbolbild mit einem Kraftwerk und Schornstein repräsentiert die Energiegewinnung. Der Hintergrund ist blau.
Ein weißes Symbolbild mit einer Offshore-Bohrinsel repräsentiert die Offshore-Industrie. Der Hintergrund ist blau.
Ein weißes Symbolbild, das eine Pflanze mit drei Blättern zeigt, um die sich ein Stromkabel mit Stecker windet, repräsentiert die Industrie der erneuerbaren Energiegewinnung. Der Hintergrund ist blau.
Ein blaues Symbolbild mit chemischen Verbindung repräsentiert die Chemieindustrie.
Ein blaues Symbolbild mit Erdhaufen aus dem eine Pflanze wächst und Düngemittel darüber gestreut wird, steht für die Düngemittelindustrie.
Ein weißes Symbolbild mit einem Wassertropfen und Wellenlinien repräsentiert die Wasserindustrie. Der Hintergrund ist blau.
Ein blaues Symbolbild mit Fabrikanlagen symbolisiert die allgemeine Industrie.

Ausgehend der sehr guten hydraulischen Charakteristik und der hohen Zuverlässigkeit bei kritischen Anwendungen, eignen sich die Pumpen für Einsatzfälle wie z.B.:

  • Anwendungen in der Öl- und Gasindustrie
  • Offshore Anwendungen
  • Druckerhöhung in allen industriellen Bereichen
  • Wasserinjektion Onshore und Offshore
  • Kesselspeisewasseranwendungen

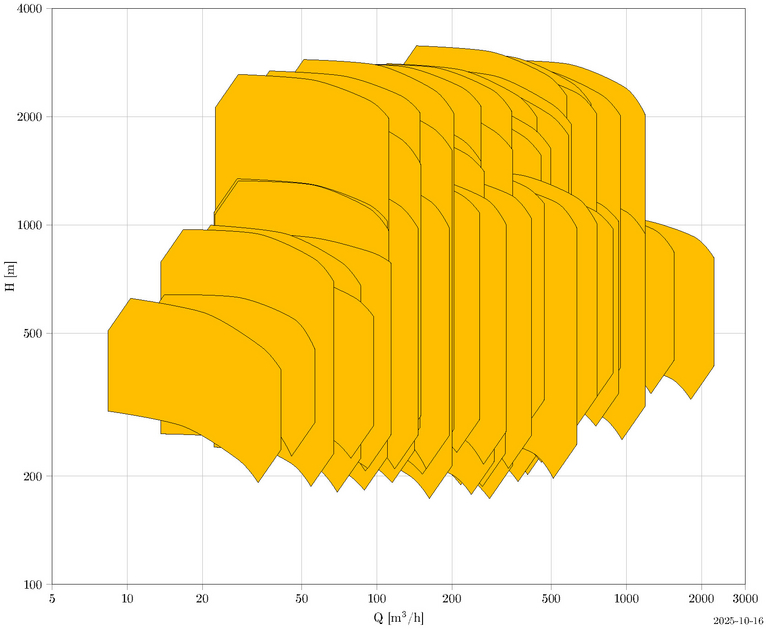

TL: BB5 Pumpe mit Kennlinienfeld zur Leistungscharakteristik und Volumenstrom.
TL - Kennfeld
  • Q= 1800 m³/h
  • H= 2800 m
  • P= 350 bar
  • T= +400 °C
BB5 TL
  • Anordnung der Laufräder in Linie
  • Axialschubausgleich durch Kolbenentlastung gewährleistet sicheren Betrieb über ein weites Einsatzspektrum
  • Lagerausführung: Wälz- bzw. Gleitlager
  • Pull-Out-Ausführung gewährleistet maximale Wartungsfreundlichkeit. Barrel verbleibt in der Rohrleitung, Pumpe als Einschubeinheit kann demontiert und gewartet werden
  • Durch Cartridge-Design sehr kurze Stillstandszeiten bei Wartungsarbeiten
  • 1. Stufe als NPSH-Stufe ausgeführt
  • Dichtungsraum nach API 610 / 682
  • Mittenauflage
  • Einzelradabstützung je nach Auslegung
  • Grauguss
  • Sphäroguss, ADI-Werkstoffe
  • Stahlguss
  • 12 % Chromstähle
  • Austenitische Stähle
  • Sonderlegierungen
  • Standard
    Radiallager: Wälzlager
    Axiallager: Wälzlager
    Ölringschmierung

  • Variante
    Radiallager: Gleitlager
    Axiallager: Wälzlager
    Ölringschmierung

  • Variante
    Radiallager: Gleitlager
    Axiallager: Gleitlager
    Druckölschmierung
    Baureihe: TL / TG
160 bar
250 bar
350 bar

Weitere Pumpen der Bauart

Detailliertes 3D-Modell des TG Pumpengehäuses, axial geteilter Aufbau mit Barrel und beidseitiger Lagerung.

TG (BB5)

Die TG (BB5) Hochdruck-Barrelpumpe back-to-back Version, gemäß API 610, bietet höchste Zuverlässigkeit bei extremen Bedingungen.
