TG (BB5) - mehrstufige, radial geteilte Barrel-Pumpe als back-to-back Version für hohe Drücke

  • In der Versandhalle mit leicht grauen Betonwänden im Hintergrund steht ein Pumpenaggregat mit einer BB5 API 610 Prozesspumpe für die Verpackung bereit.

    TG02

  • Blick von Oben auf ein BB5 Pumpenaggregat welches verrohrt und verkabelt ist für Schmierölsystem, Überwachungssystem sowie Kühlsystem; Pumpengehäuse ist Dunkelblau lackiert.

    TG01

  • Eine BB5 Barrelpumpenskid auf dem Apollo Prüffeld mit allen relevanten Anschlüssen die für den realistische Funktionsprüfung angeschlossen sind, 3 Techniker stehen vor dem Skid und beraten sich.

    TG03

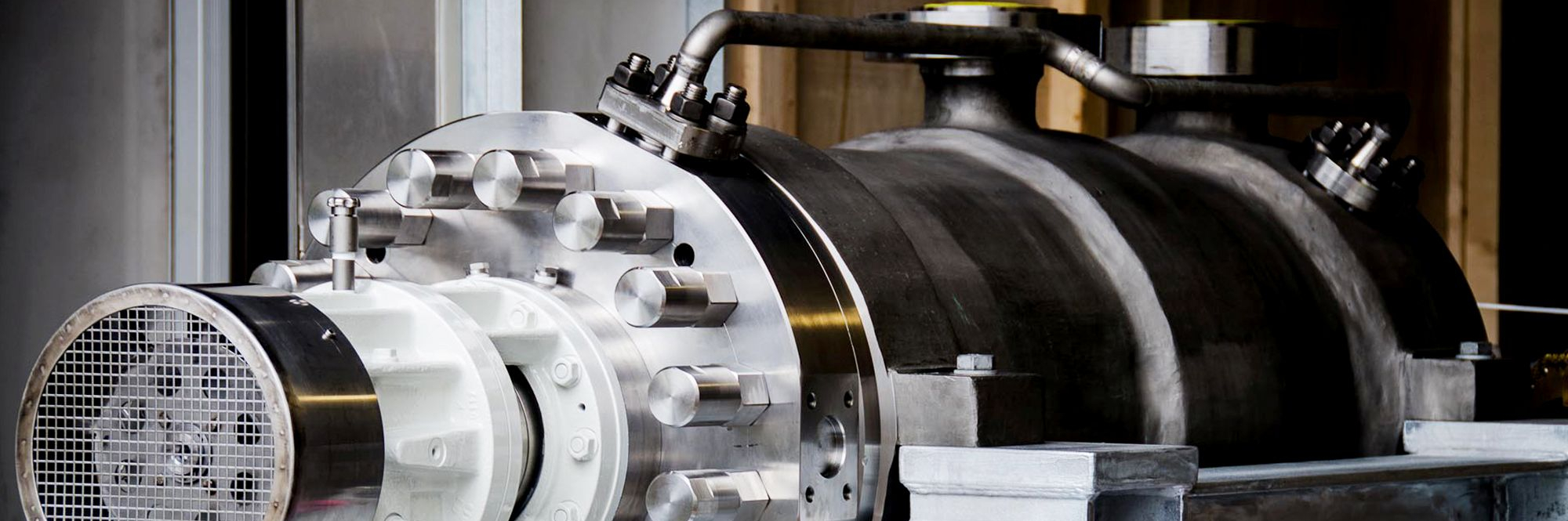

Mehrstufige, horizontale Hochdruckpumpe in Barrelausführung, als back-to-back Version. Die Barrelpumpe zeichnet sich durch optimale Rotordynamik für einen sicheren Betrieb, auch bei hohen Drehzahlen aus.

Betriebsdaten TG

Q (m³/h) 1 800
H (m) 4 200
P (bar) 450
T (° C) + 420

Anwendungsbranchen

Ein weißes Symbolbild mit einer Raffinerieanlage mit Öltank und Stahlturm und einer Flamme, repräsentiert die Raffinerie-Öl-und Gasindustrie. Der Hintergrund ist blau.
Ein weißes Symbolbild mit einer Offshore-Bohrinsel repräsentiert die Offshore-Industrie. Der Hintergrund ist blau.
Ein weißes Symbolbild mit einem Kraftwerk und Schornstein repräsentiert die Energiegewinnung. Der Hintergrund ist blau.
Ein blaues Symbolbild mit chemischen Verbindung repräsentiert die Chemieindustrie.
Ein weißes Symbolbild, das eine Pflanze mit drei Blättern zeigt, um die sich ein Stromkabel mit Stecker windet, repräsentiert die Industrie der erneuerbaren Energiegewinnung. Der Hintergrund ist blau.

Ausgehend der sehr guten hydraulischen Charakteristik und der hohen Zuverlässigkeit bei kritischen Anwendungen, eignen sich die Pumpen für Einsatzfälle wie z.B.:

  • Anwendungen in der Öl- und Gasindustrie
  • Offshore Anwendungen
  • Druckerhöhung in allen industriellen Bereichen
  • Wasserinjektion Onshore und Offshore
  • Kesselspeisewasseranwendungen

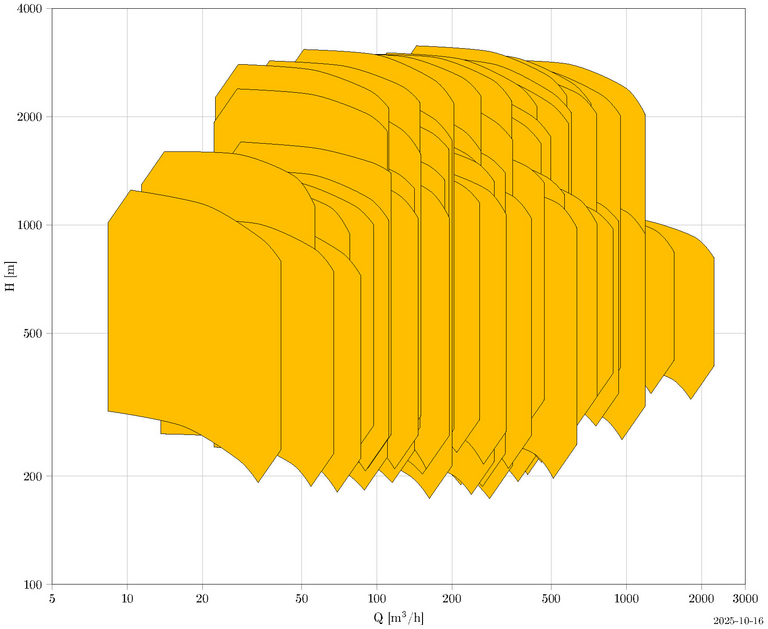

TG: BB5 Pumpe – Kennlinienfeld visualisiert Förderhöhe und Wirkungsgrad.
TG - Kennfeld
TG Viertelschnitt
  • Pull-Out-Ausführung gewährleistet maximale Wartungsfreundlichkeit. Barrel verbleibt in der Rohrleitung, Pumpe als Einschubeinheit kann demontiert und gewartet werden
  • durch Cartridge-Design sehr kurze Stillstandszeiten bei Wartungsarbeiten
  • 1. Stufe als NPSH-Stufe ausgeführt
  • Dichtungsraum nach API 610 / 682
  • Mittenauflage
  • Einzelradabstützung je nach Auslegung
  • API 610 fordert auch bei doppeltem Spaltspiel eine stabile Rotordynamik – gegenläufige Anordnung mit mittigem Lager gewährleistet diese Forderung
  • geeignet für hohe Stufenzahlen und hohe Drehzahlen auch bei geringer Viskosität
  • geringe Lagerbelastungen durch Kompensation Axialschub
  • Verschleiß in den Spaltringen hat nur geringen Einfluss auf den Axialschub
  • spezielle Eignung für kritische Einsatzfälle und hohe Drehzahlen
  • Grauguss
  • Sphäroguss, ADI-Werkstoffe
  • Stahlguss
  • 12 % Chromstähle
  • Austenitische Stähle
  • Sonderlegierungen
TGDX Unit
  • Q= 700 m³/h
  • H= 4200 m
  • P= 450 bar
  • T= +360 °C
  • Ausführung für Drehzahlen bis 6000 min-1
  • durch Steigerung der Drehzahl Reduzierung Stufenzahl und Investitionskosten
  • Back-to-Back Ausführung mit mittigem Gleitlager für beste Rotordynamik
  • spezielles Rotordesign für hohe Drehzahlen
  • exakte Analyse der kritischen Drehzahlen sichert stabiles Laufverhalten im gesamten Arbeitsbereich
  • Radial-Axial-Gleitlagerung mit Druckölschmierung
  • Standard
    Radiallager: Wälzlager
    Axiallager: Wälzlager
    Ölringschmierung

  • Variante
    Radiallager: Gleitlager
    Axiallager: Wälzlager
    Ölringschmierung

  • Variante
    Radiallager: Gleitlager
    Axiallager: Gleitlager
    Druckölschmierung
    Baureihe: TL / TG
160 bar
250 bar
350 bar

Weitere Pumpen der Bauart

3D-Ansicht einer TL API 610 BB5 Pumpe von Apollo Gößnitz.

TL (BB5)

Die Hochdruck Barrelpumpe Inline Version, Apollo Typ TL (BB5) gemäß API 610, gewährleistet maximale Zuverlässigkeit unter extremen Bedingungen.
