HPV / HPVX (VS1) - vertikale, mehrstufige Tauchpumpe mit abgehängtem NPSH-Laufrad

  • Eine vertikal VS1 Pumpe vom Apollotyp HPVX hängt an der Lagerlaterne am Kran, Sauggehäuse liegt auf dem Boden auf.

    HPV01

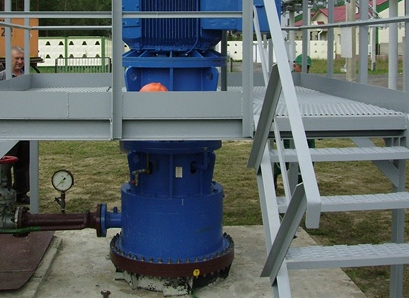

  • Apollo HPVX vertikal hängende, mehrstufige Prozesspumpe (VS1) eingebaut in einer industriellen Anlage in einem Betonschacht. Um den Betonschacht herum wurde eine Stahlplattform mit Treppe gebaut, um den Pumpenmotor warten zu können.

    HPVX01

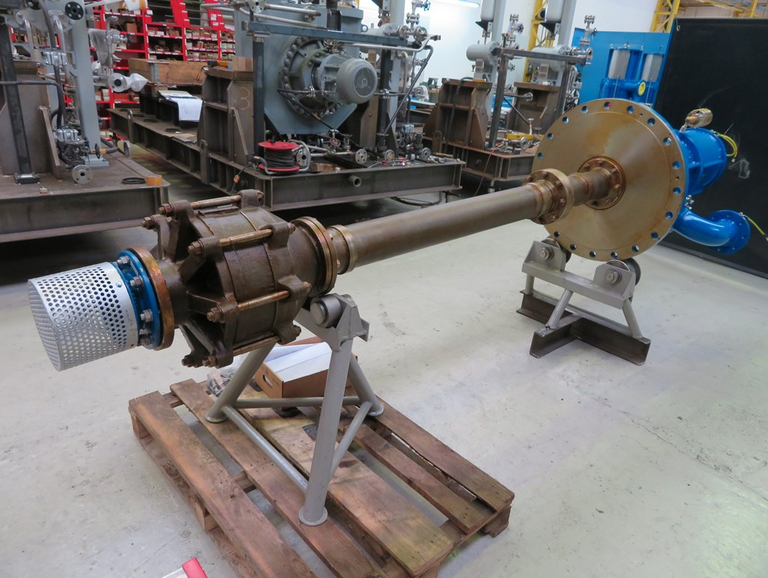

  • In der Fertigungshalle von Apollo liegt eine VS1 (API 610) Zirkulationspumpe auf Montageständern.

    HPVX02

Vertikale, mehrstufige Hochdrucktauchpumpe nach API 610 / ISO 5199. Die Vertikalen Prozesspumpen zeichnen sich durch eine hohe Betriebssicherheit und sehr gute NPSH-Werte aus. Bei der Pumpentype HPVX ist das erste Laufrad abgehängt.

Betriebsdaten HPV / HPVX

Q (m³/h) 600
H (m) 600
P (bar) 63
T (° C) + 180

Anwendungsbranchen

Ein weißes Symbolbild mit einer Raffinerieanlage mit Öltank und Stahlturm und einer Flamme, repräsentiert die Raffinerie-Öl-und Gasindustrie. Der Hintergrund ist blau.
Ein weißes Symbolbild mit einem Kraftwerk und Schornstein repräsentiert die Energiegewinnung. Der Hintergrund ist blau.
Ein weißes Symbolbild mit einer Offshore-Bohrinsel repräsentiert die Offshore-Industrie. Der Hintergrund ist blau.
Ein weißes Symbolbild, das eine Pflanze mit drei Blättern zeigt, um die sich ein Stromkabel mit Stecker windet, repräsentiert die Industrie der erneuerbaren Energiegewinnung. Der Hintergrund ist blau.
Ein blaues Symbolbild mit chemischen Verbindung repräsentiert die Chemieindustrie.
Ein blaues Symbolbild mit Erdhaufen aus dem eine Pflanze wächst und Düngemittel darüber gestreut wird, steht für die Düngemittelindustrie.
Ein blaues Symbolbild mit Fabrikanlagen symbolisiert die allgemeine Industrie.

Die vertikalen Tauchpumpen sind für die Förderung von Flüssigkeiten in kritischen Prozessen entwickelt. Die Prozesspumpe wird zur Förderung neutralen, aggressiven, brennbaren, heißen und kalten Flüssigkeiten bei

  • Offshore-Anwendungen
  • als Booster- und Transportpumpe
  • Flüssiggas-Anwendungen
  • Rohöl-Anwendungen
  • Kondensatförderung
  • Wasserinjektion
VS1 HPV
  • entsprechend API 610, Typ VS1
  • vertikale, mehrstufige Radialradkreiselpumpe mit abgehängtem NPSHLaufrad, je nach Baulänge
  • Axialschubausgleich durch Kolbenentlastung
  • produktgeschmierte Gleitlager in der Pumpe
  • oberes Lager: Wälzlager bzw. Kombination Axial-Radial-Gleitlager
  • Grauguss
  • Sphäroguss, ADI-Werkstoffe
  • Stahlguss
  • 12 % Chromstähle
  • Austenitische Stähle
  • Sonderlegierungen

Weitere Pumpen der Bauart

Ausschnitt einer liegenden Tankeinhängepumpe von Apollo vom Typ GLV.

GLV/GMV/KMV

Die GLV/GMV/KMV ist eine mehrstufige, vertikale Gliederkreiselpumpe mit geschlossenen Laufrädern für Naßaufstellung, ideal für den Einsatz in Tanklagern.
