KRHL / KRPO (OH2) - einstufige, radialgeteilte Prozesspumpe mit halboffenem Laufrad

  • Ein Ausschnitt mit einer blau lackierten KRHL Apollo Pumpe welche für eine chemischen Industriekomplex gefertigt wurde.

    KRHL01

  • Nahaufnahme auf eine horizontale, einstufige Prozesspumpe mit halboffenem Laufrad. Das OH2 (API 610) Pumpenaggregat ist für eine Offshore Anwendung bestimmt und ist entsprechend mit allen notwendigen Verrohrungen und Anschlüssen versehen.

    KRHL02

  • Blick auf zwei identische KRPO Apollo Pumpen (einstufige, einströmige, normalsaugende Kreiselpumpen mit offenem, nachstellbarem Laufrad und schaufellosen Ringraum). Die blau lackierten Pumpenaggregate sind ausgestattet mit Versorgungssystem, Kühlsystem, Verrohrungen mit Anschlüssen. Die Pumpengehäuse sind mit einer Wärmeisolierung ummantelt.

    KRPO01

    KRPO

Horizontale, ein- oder zweistufige Prozesspumpe, Spezialausführung für kleine Fördermengen und große Förderhöhen mit halboffenem oder geschlossenem Laufrad. Entspricht allen Anforderungen der API 610. KGHL als zweistufige Ausführung.

Betriebsdaten einstufige Pumpen mit halboffenem Laufrad

KRHL KRPO KGHL
Q (m³/h) 45 25 45
H (m) 270 210 350
P (bar) 50 50 50
T (° C) + 450 + 450 + 450

Anwendungsbranchen

Ein weißes Symbolbild mit einem Kraftwerk und Schornstein repräsentiert die Energiegewinnung. Der Hintergrund ist blau.
Ein blaues Symbolbild mit chemischen Verbindung repräsentiert die Chemieindustrie.
Ein blaues Symbolbild mit Erdhaufen aus dem eine Pflanze wächst und Düngemittel darüber gestreut wird, steht für die Düngemittelindustrie.
Ein weißes Symbolbild mit einer Offshore-Bohrinsel repräsentiert die Offshore-Industrie. Der Hintergrund ist blau.
Ein weißes Symbolbild mit einer Raffinerieanlage mit Öltank und Stahlturm und einer Flamme, repräsentiert die Raffinerie-Öl-und Gasindustrie. Der Hintergrund ist blau.
Ein weißes Symbolbild, das eine Pflanze mit drei Blättern zeigt, um die sich ein Stromkabel mit Stecker windet, repräsentiert die Industrie der erneuerbaren Energiegewinnung. Der Hintergrund ist blau.
Ein blaues Symbolbild mit Fabrikanlagen symbolisiert die allgemeine Industrie.

Die Baureihe KRHL werden in verfahrenstechnische Anlagen eingesetzt, wo komplizierte prozesstechnische Förderprobleme gelöst werden müssen. Gefördert werden können reine und leicht verschmutzte, kalte und heiße, chemisch neutrale oder aggressive Flüssigkeiten bei:

  • Hochtemperaturanwendungen
  • Petrochemie, Raffinerien
  • Chemie-/Verfahrenstechnik
  • Kraftwerkseinsatz
  • Umweltschutztechnik, Offshore-Technik
  • Aufbereitungsanlagen für Mineralölsysteme, usw.
KRHL: OH2 Pumpe – Kennlinienfeld visualisiert Förderhöhe und Wirkungsgrad.
KRHL - Kennfeld

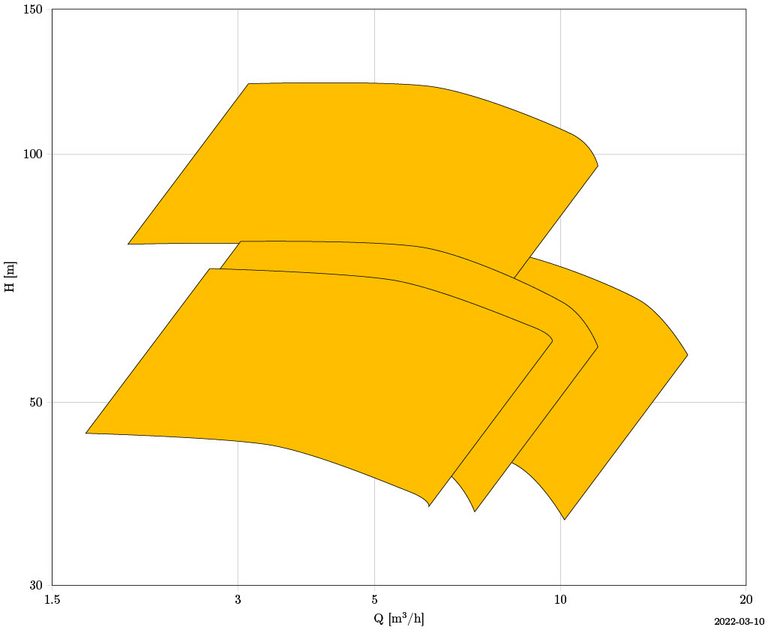

KRPO: OH1 Pumpe mit Kennlinienfeld zur Leistungsaufnahme und Förderstrom.
KRPO - Kennfeld
KRHL Viertelschnitt
  • einstufige, einströmige, normalsaugende Ringgehäusepumpe; zweistufig: KGHL Version
  • halboffenes Laufrad mit Geradbeschaufelung
  • schaufelloser Ringrau
  • Wälzlager mit Ölschmierung
  • optional: austauschbare Schleißwand, interner Bypass
  • optional: Inducer
  • Eisenguss
  • Stahlguss
  • 12 % Chromstähle
  • Austenitische Stähle
  • Duplex, Superduplex
  • Sonderlegierungen
