KRHA (OH2) - einstufige, radial geteilte, schwere Prozesspumpe mit hohen Fördermengen

  • Ein blau lackiertes Pumpenaggregat einer Apollo KRHA, einstufige, radialgeteilte API 610 (OH2) Pumpe mit Versorgungssystem, E-Motor sowie weiteren Zubehörteilen.

    KRHA01

  • Blick auf zwei fertiggestellte Apollo KRHA Pumpenaggregaten mit TS-Systemen, Motor und Verrohrungen, welche für den Transport von Vakuum-Gasöl verantwortlich sind.

    KRHA02

  • Nahaufnahme eines KRHA Pumpenskids von Apollo, welches das Spiralgehäuse in Stahlguss zeigt und im Hintergrund das Versorgungssystem und Motor zu sehen ist.

    KRHA03

Horizontale, einstufige, radialgeteilte, schwere Prozesspumpe ist nach allen Anforderungen der API 610 sowie nach ISO 5199 ausgelegt. Die robuste Ausführung der Pumpe und Hydraulikauslegung schafft die Bedingungen für den Einsatz in vielen Bereichen.

Betriebsdaten KRHA

Q (m³/h) 5 000
H (m) 220
P (bar) 55
T (° C) + 450

Anwendungsbranchen

Ein weißes Symbolbild mit einem Kraftwerk und Schornstein repräsentiert die Energiegewinnung. Der Hintergrund ist blau.
Ein weißes Symbolbild mit einer Offshore-Bohrinsel repräsentiert die Offshore-Industrie. Der Hintergrund ist blau.
Ein blaues Symbolbild mit chemischen Verbindung repräsentiert die Chemieindustrie.
Ein blaues Symbolbild mit Erdhaufen aus dem eine Pflanze wächst und Düngemittel darüber gestreut wird, steht für die Düngemittelindustrie.
Ein weißes Symbolbild mit einer Raffinerieanlage mit Öltank und Stahlturm und einer Flamme, repräsentiert die Raffinerie-Öl-und Gasindustrie. Der Hintergrund ist blau.
Ein weißes Symbolbild, das eine Pflanze mit drei Blättern zeigt, um die sich ein Stromkabel mit Stecker windet, repräsentiert die Industrie der erneuerbaren Energiegewinnung. Der Hintergrund ist blau.
Ein blaues Symbolbild mit Fabrikanlagen symbolisiert die allgemeine Industrie.

Spiralgehäusepumpen der Baureihe KRHA werden in verfahrenstechnische Anlagen eingesetzt, wo komplizierte prozesstechnische Förderprobleme gelöst werden müssen. Gefördert werden können reine und leicht verschmutzte, kalte und heiße, chemisch neutrale oder aggressive Flüssigkeiten bei:

  • Petrochemie, Raffinerien
  • Chemie-/Verfahrenstechnik
  • Zuckerindustrie
  • Kraftwerkseinsatz
  • Meerwasserentsalzungsanlagen
  • Umweltschutztechnik, Offshore-Technik
  • Aufbereitungsanlagen für Mineralölsysteme, usw.

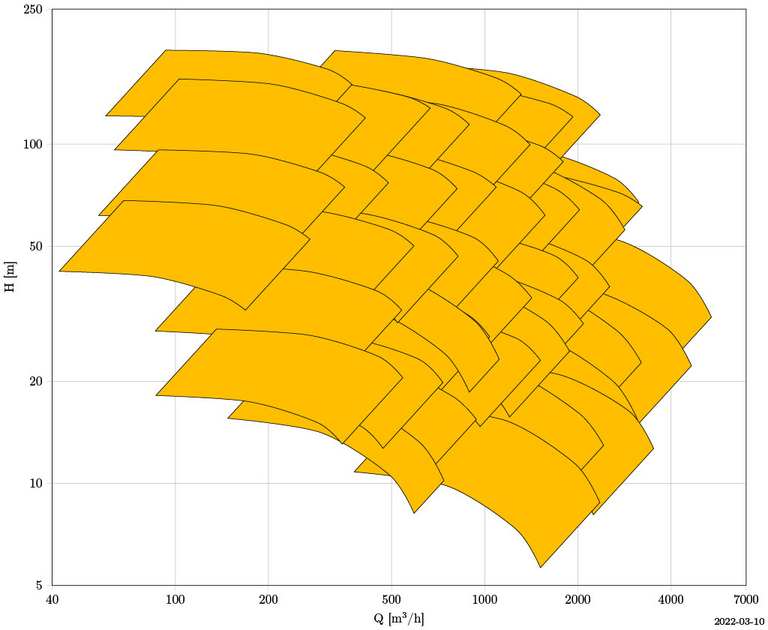

KRHA: OH2 Pumpe mit Kennlinienfeld zur Druck- und Leistungscharakteristik.
KRHA Viertelschnitt
  • Konzept: große Laufraddurchmesser und Drehzahlen bis 1800 min-1 für große Förderhöhen und niedrigste NPSH-Werte
  • Saugstutzen axial, Druckstutzen radial
  • Mittenauflage
  • Gehäuse > NW 80 als Doppelspirale ausgeführt
  • Reduzierung der axialen Kräfte
  • Geringe Schwingungen – hohe Lebensdauer
  • Back-pull-out-Version in Verbindung mit Ausbau-Kupplung ermöglicht einfache Wartung, Spiralgehäuse und Motor bleiben in Position
  • Dichtungsraum nach API 610/682, geeignet für eine Vielzahl an Dichtungen
  • Standardausführung
  • Flansche nach ASME B16.5 für class 300 oder 600 lbs
  • Austauschbare Spalt- und Laufringe sorgen für Wartungsfreundlichkeit und Kostenreduktion
  • Laufräder dynamisch gewuchtet für hohe Laufruhe
  • Robuste Wellenauslegung entspricht allen Anforderungen API 610
  • Grauguss
  • Sphäroguss, ADI-Werkstoffe
  • Stahlguss
  • 12 % Chromstähle
  • Austenitische Stähle
  • Sonderlegierungen
  • Tandemlagerung mit gekühltem Ölsumpf
  • Bei sehr hohen Drücken bzw. Lagerbelastungen Tandemlagerung mit Ölumlaufschmierung und externer Ölfilterung und -kühlung
  • Verstärkte Gehäuseausführungen
  • Spezielle Auslegung des Läuferpakets
  • Temperaturen bis 450 °C
  • Hohe Prozesssicherheit auch bei sehr hohen Temperaturen
  • Spezielles Dichtungskonzept für Hochtemperaturen
  • GLRD + Sperrdrucksystem nach API-682 für Hochtemperatur
  • Wärmesperre verhindert Wärmeeintrag in die Lagerung
  • Lüfterkühlung und gekühlter Ölsumpf sichern niedrige Lagertemperaturen
  • Kühlung Dichtungskammer
