Erneuerung einer Kreiselpumpe in Zellstofffabrik

Im Rahmen eines Retrofit-Projekts in einem Zellstofffabrikkomplex wurde eine im Jahr 2002 in Betrieb genommene GLKV Pumpe durch ein baugleiches Nachfolgemodell ersetzt.

Zum Einsatz kommt eine mehrstufige, vertikale Topfpumpe der Baureihe GLKV. Sie ist für die anspruchsvollen NPSH-Bedingungen bei der Kondensatförderung ausgelegt. Sie ist in den Kondensatkreislauf einer Turbine-Generator-Einheit eingebunden. Sie ist für die Förderung von 220 m³ Kondensat pro Stunde bei einer Förderhöhe von 78 Metern ausgelegt. Der geplante Austausch der über 20 Jahre alten Pumpe dient der präventiven Instandhaltung und Modernisierung dieser Kernkomponente. Durch den Einsatz aktueller Werkstoffstandards und optimierter Fertigungstoleranzen wird die Betriebssicherheit des Systems erhöht und das Risiko unvorhergesehener Stillstandszeiten minimiert.



Es handelt sich um eine vertikale, mehrstufige Apollo-Kondensatpumpe des Typs GLKV. Sie wird auf dem Prüffeld montiert. Der Flanschanschluss ist offen, sodass das Stufengehäuse zu sehen ist. Zudem ist das Traggestell für die Pumpe aufgebaut. Alle Teile bestehen aus silbern glänzendem und mattem Metall bzw. Gusseisen, der geschweißte Tragrahmen ist cremeweiß lackiert.

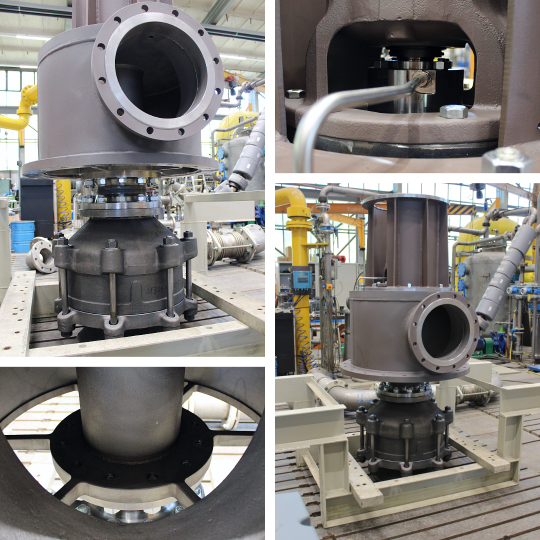

Die Fotocollage besteht aus vier Detailaufnahmen einer großen, vertikalen Industriepumpe während der Montage auf einem Prüffeld. Zu sehen sind glänzende und matte Metalloberflächen, massive Schraubenverbindungen und Flansch-Anschlüsse in einer hellen Werkshalle in industrieller Umgebung.
