ZMK (BB1) - einstufige, axial geteilte Prozesspumpe mit beidseitiger Lagerung

  • Freigestelltes BB1 Pumpenaggregat (Apollo Pumpentyp ZMK) gefertigt gemäß API 610 für eine Onshore Anwendung.

    ZMK01

  • Eine API 610 BB1 Pumpen (fußmontierte, axial geteilte, einstufige, doppelflutige Zwischenlagerpumpen) die Pumpe und der Motor sind flexibel gekoppelt und auf einer gemeinsamen Grundplatte installiert. Pumpenaggregat steht in der Montagehalle von Apollo Gößnitz.

    ZMK02

  • Blick in die Lagerhalle von Apollo auf mehrere in der Reihe stehenden BB1 Kreiselpumpen mit Manometer, Druckschaltern, lokalem Bedienfeld, Anschlusskasten und Steuerungssystem

    ZMK03

Ein weißes Symbolbild mit einer Raffinerieanlage mit Öltank und Stahlturm und einer Flamme, repräsentiert die Raffinerie-Öl-und Gasindustrie. Der Hintergrund ist blau.
Ein weißes Symbolbild mit einem Kraftwerk und Schornstein repräsentiert die Energiegewinnung. Der Hintergrund ist blau.
Ein weißes Symbolbild mit einer Offshore-Bohrinsel repräsentiert die Offshore-Industrie. Der Hintergrund ist blau.
Ein blaues Symbolbild mit chemischen Verbindung repräsentiert die Chemieindustrie.
Ein blaues Symbolbild mit Erdhaufen aus dem eine Pflanze wächst und Düngemittel darüber gestreut wird, steht für die Düngemittelindustrie.
Ein weißes Symbolbild mit einem Wassertropfen und Wellenlinien repräsentiert die Wasserindustrie. Der Hintergrund ist blau.
Ein weißes Symbolbild, das eine Pflanze mit drei Blättern zeigt, um die sich ein Stromkabel mit Stecker windet, repräsentiert die Industrie der erneuerbaren Energiegewinnung. Der Hintergrund ist blau.
Ein blaues Symbolbild mit Fabrikanlagen symbolisiert die allgemeine Industrie.

Horizontal oder vertikal aufgestellte, einstufige, axial geteilte Prozesspumpe nach API 610 und ISO 5199. Für höchste Zuverlässigkeit sorgt das schwere Prozessdesign der ZMK-Pumpe. Die Pumpen sind als Aggregate mit Grundplatte bzw. Grundrahmen und Berührungsschutz nach DIN 31001 lieferbar und bieten eine prozesssichere Abdichtung bei den unterschiedlichsten Einsatzbedingungen.

 ZMKZMKV
Q (m³/h)10 0005 500
H (m)140140
P (bar)25 / 4025 / 40
T (° C)+150+150

Die Pumpen der Baureihe ZMK können eingesetzt werden zur Förderung neutraler, alkalischer und saurer Medien mit Aufschwemmungen und schmirgelnden Bestandteilen und werden vorzugsweise zur Förderung von Roh-, Kühl- und Seewasser in folgenden Bereichen eingesetzt:

  • Wasser und Abwasser
  • Kraft- und Heizkraftwerken
  • Öl- und Gasindustrie als Prozesspumpe
  • im Bergbau zur Wasserhaltung
  • zur Druckerhöhung und Wasserversorgung im kommunalen und industriellen Bereich

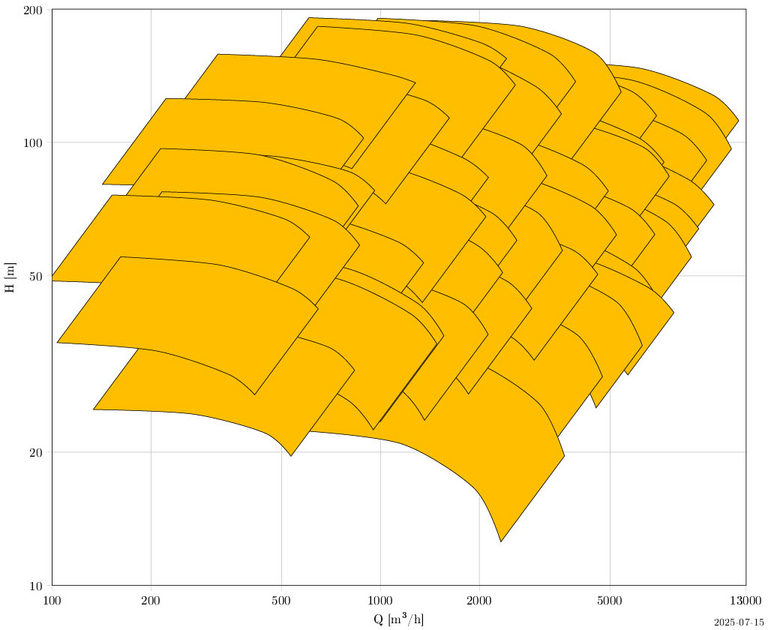

ZMK: BB1 Pumpe – Kennlinienfeld zeigt hydraulische Leistung und Förderstromrelation.
ZMK - Kennfeld
  • Q= 10000 m³/h
  • H= 140 m
  • P= 25/40 bar
  • T= 150°C
ZMK Viertelschnitt
  • Mittenauflage
  • Lagerausführung: Wälz- bzw.Gleitlager
  • durch Demontage der oberen Gehäusehälfte ist es möglich, den kompletten Rotor zu inspizieren oder zu demontieren, ohne die Pumpe aus der Rohrleitung zu entfernen
  • Grauguss
  • Sphäroguss, ADI-Werkstoffe
  • Stahlguss
  • 12 % Chromstähle
  • Austenitische Stähle
  • Sonderlegierungen
  • Standard
    Radiallager: Wälzlager
    Axiallager: Wälzlager
    Ölringschmierung

  • Variante
    Radiallager: Gleitlager
    Axiallager: Wälzlager
    Ölringschmierung

  • Variante
    Radiallager: Gleitlager
    Axiallager: Gleitlager
    Druckölschmierung
Blick in den Maschinenraum eines Schiffes, in dem eine ZMKV eingebaut ist. Dabei handelt es sich um eine vertikale, axial geteilte und einstufige Pumpe mit beidseitiger Lagerung, die grün lackiert ist.
ZMKV
  • Vertikale Bauform
  • auch mit erhöhter Erdbebensicherung
  • wahlweise Ausführung mit Wälz- oder Gleitlagerung
