GP (BB4) - Hochdruck, back-to-back Gliederpumpe mit beidseitiger Lagerung

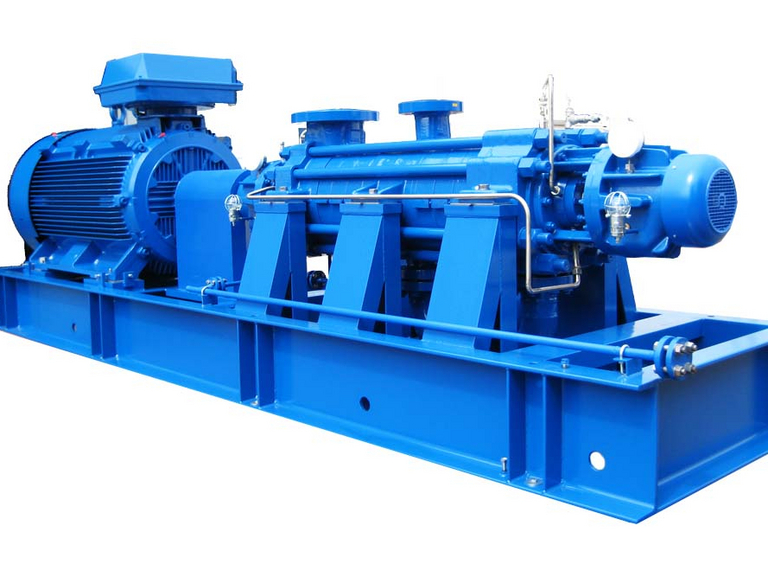

  • Ausschnitt eines blau lackierten GP-Pumpenaggregates (API 610, BB4 Type) von Apollo Gößnitz GmbH.

    GP

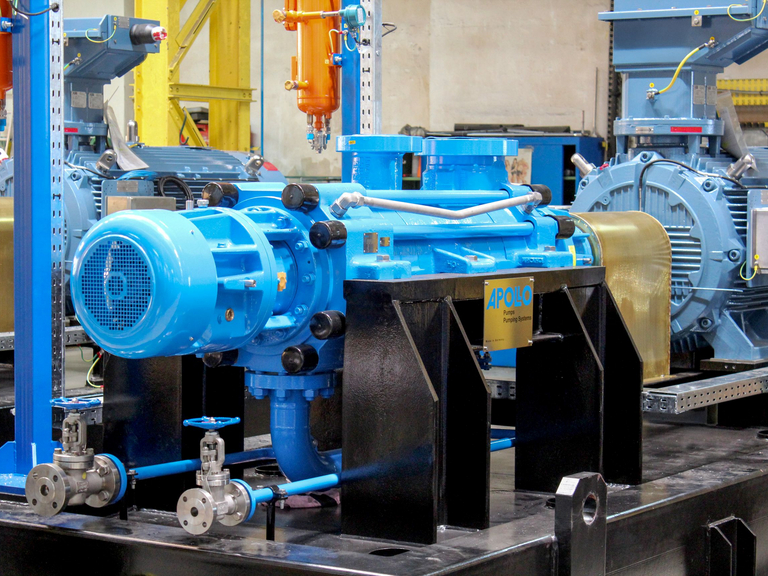

  • Seitliche Perspektive einer mehrstufigen Apollo GP Prozesspumpe nach API 610, BB4 Gliederpumpe mit beidseitiger Lagerung auf Grundplatte montiert, sichtbar in der Apollo-Fertigung vor der Abnahmeprüfung.

    GPB BB4

  • Seitliche Perspektive eines GP Pumpenaggregats der BB4-Baureihe, robuste Hochdruck-Kreiselpumpe in Back-to-Back-Ausführung mit symmetrischer Lageranordnung, gefertigt bei Apollo für anspruchsvolle Raffinerieanwendung.

    BB4 GP

Horizontale, mehrstufige Hochdruckpumpe in Gliederausführung mit beidseitiger Lagerung, als back-to-back Version. Die Prozesspumpe hat eine sehr gute hydraulische Charakteristik, hat ein optimal abgestimmtes Leistungsfeld und eine moderne konstruktive Auslegung.

Betriebsdaten GP

Q (m³/h) 600
H (m) 2 500
P (bar) 250
T (° C) + 250

Anwendungsbranchen

Ein weißes Symbolbild mit einem Kraftwerk und Schornstein repräsentiert die Energiegewinnung. Der Hintergrund ist blau.
Ein weißes Symbolbild, das eine Pflanze mit drei Blättern zeigt, um die sich ein Stromkabel mit Stecker windet, repräsentiert die Industrie der erneuerbaren Energiegewinnung. Der Hintergrund ist blau.
Ein weißes Symbolbild mit einer Raffinerieanlage mit Öltank und Stahlturm und einer Flamme, repräsentiert die Raffinerie-Öl-und Gasindustrie. Der Hintergrund ist blau.
Ein blaues Symbolbild mit chemischen Verbindung repräsentiert die Chemieindustrie.
Ein blaues Symbolbild mit Erdhaufen aus dem eine Pflanze wächst und Düngemittel darüber gestreut wird, steht für die Düngemittelindustrie.
Ein weißes Symbolbild mit einem Wassertropfen und Wellenlinien repräsentiert die Wasserindustrie. Der Hintergrund ist blau.
Ein blaues Symbolbild mit Fabrikanlagen symbolisiert die allgemeine Industrie.

Die Hochdruckpumpen der Baureihe HP sind für das Fördern von Flüssigkeiten in petrol-chemischen Anlagen, Kessel-Speisewasser, Kondensat, Umkehrosmose, Öle und Treibstoffe konzipiert und werden in folgenden Anwendungen eingesetzt:

  • Kesselspeisewasseranwendungen
  • Anwendungen in der Öl- und Gasindustrie
  • Druckerhöhung in allen industriellen Bereichen
  • Anwendungen in Raffinerien
  • Wasserinjektion Onshore und Offshore

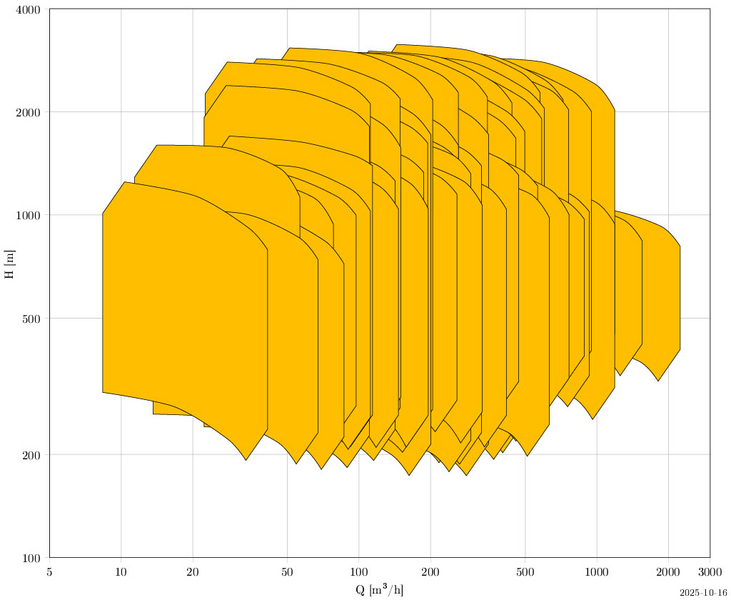

GP: BB4 Pumpe mit Kennlinienfeld zur Leistungscharakteristik und Druckverlauf.
GP - Kennfeld
GP
  • Injektorpumpe in Back-to-Back-Anordnung
  • Ausführung mit NPSH-Laufrad
  • Axialschubausgleich durch gegenläufige Anordnung der Laufräder
  • Lagerausführung als Wälz- bzw. Gleitlagerung
  • sehr stabile Rotordynamik auch bei großen Stufenzahlen
  • Mittiges Gleitlager sorgt für hohe Laufruhe und niedrige Schwingungswerte
  • Belastung Axiallager durch gegenläufige Anordnung sehr gering, hohe Lebensdauer
  • Grauguss
  • Sphäroguss, ADI-Werkstoffe
  • Stahlguss
  • 12 % Chromstähle
  • Austenitische Stähle
  • Sonderlegierungen
  • Standard
    Radiallager: Wälzlager
    Axiallager: Wälzlager
    Ölringschmierung

  • Variante
    Radiallager: Gleitlager
    Axiallager: Wälzlager
    Ölringschmierung

  • Variante
    Radiallager: Gleitlager
    Axiallager: Gleitlager
    Druckölschmierung
GP - verschleißfeste Ausführung
GP - verschleißfeste Ausführung
  • Injektorpumpe in verschleißfester Ausführung für besonders abrasive, feststoffbeladene Medien
  • Auch bei Verschleiß der Spalte ändert sich der Restaxialschub nur geringfügig, Lagerbelastung Axiallager bleibt gleich niedrig.
