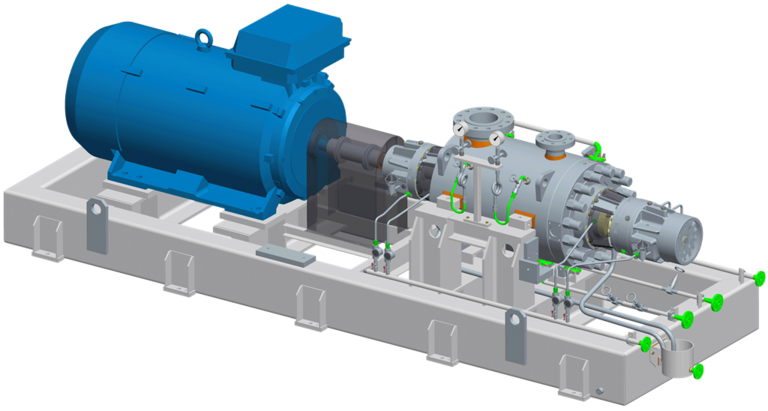

BB5 - TG

  • BB5-TGB.jpg

    TG01

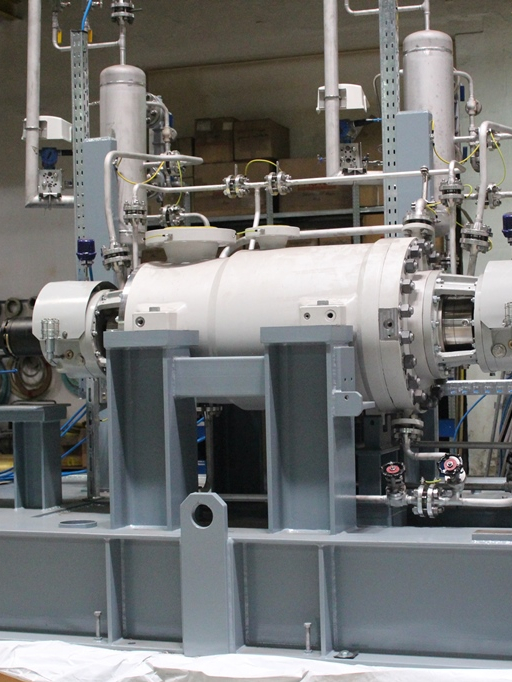

  • TG_SFPC_IMG_3738.JPG

    TG02

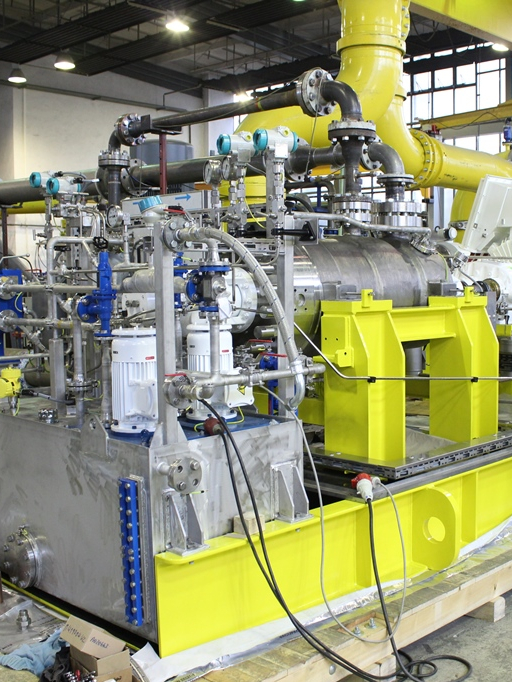

  • IMG_5953.JPG

    TG03

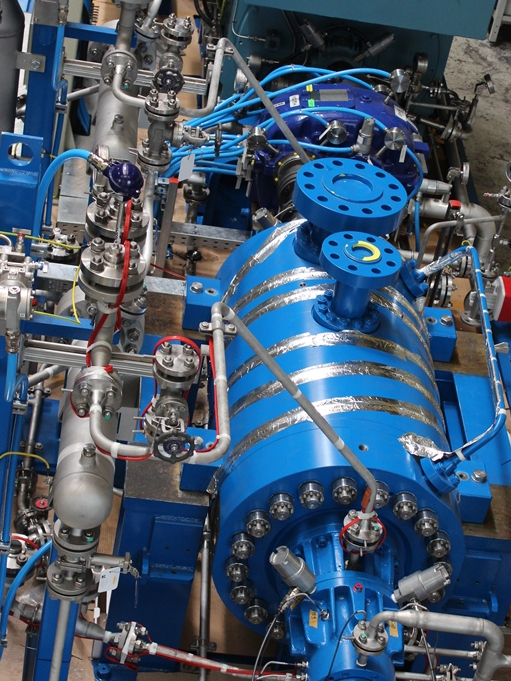

Mehrstufige, horizontale Hochdruckpumpe in Barrelausführung, als back-to-back Version. Die Barrelpumpe zeichnet sich durch optimale Rotordynamik für einen sicheren Betrieb, auch bei hohen Drehzahlen aus.

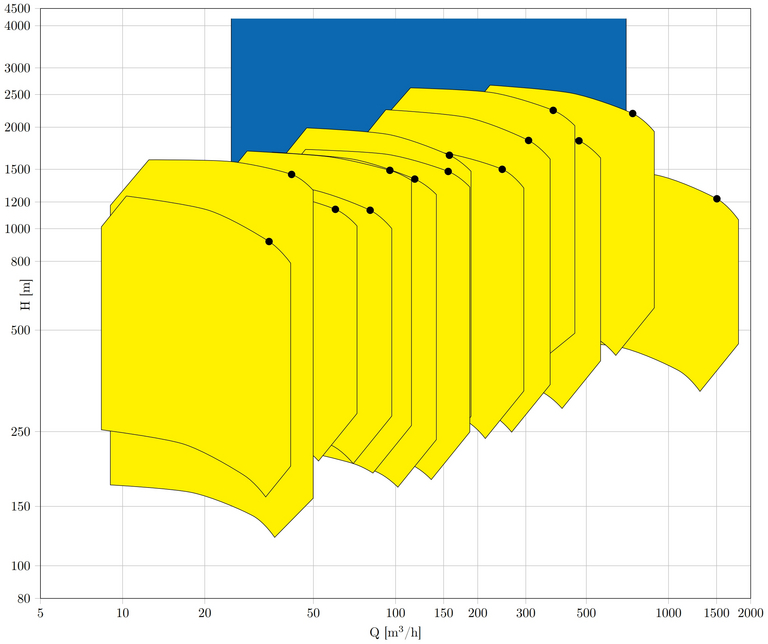

 TG
Q (m³/h)1 800
H (m)4 200
P (bar)450
T (° C)+420

Ausgehend der sehr guten hydraulischen Charakteristik und der hohen Zuverlässigkeit bei kritischen Anwendungen, eignen sich die Pumpen für Einsatzfälle wie z.B.:

  • Anwendungen in der Öl- und Gasindustrie
  • Offshore Anwendungen
  • Druckerhöhung in allen industriellen Bereichen
  • Wasserinjektion Onshore und Offshore
  • Kesselspeisewasseranwendungen
  • Q= 1 800 m³/h
  • H= 4 200 m
  • P= 450 bar
  • T= +420 °C
  • Pull-Out-Ausführung gewährleistet maximale Wartungsfreundlichkeit. Barrel verbleibt in der Rohrleitung, Pumpe als Einschubeinheit kann demontiert und gewartet werden
  • durch Cartridge-Design sehr kurze Stillstandszeiten bei Wartungsarbeiten
  • 1. Stufe als NPSH-Stufe ausgeführt
  • Dichtungsraum nach API 610 / 682
  • Mittenauflage
  • Einzelradabstützung je nach Auslegung
  • API 610 fordert auch bei doppeltem Spaltspiel eine stabile Rotordynamik – gegenläufige Anordnung mit mittigem Lager gewährleistet diese Forderung
  • geeignet für hohe Stufenzahlen und hohe Drehzahlen auch bei geringer Viskosität
  • geringe Lagerbelastungen durch Kompensation Axialschub
  • Verschleiß in den Spaltringen hat nur geringen Einfluss auf den Axialschub
  • spezielle Eignung für kritische Einsatzfälle und hohe Drehzahlen
  • Grauguss
  • Sphäroguss, ADI-Werkstoffe
  • Stahlguss
  • 12 % Chromstähle
  • Austenitische Stähle
  • Sonderlegierungen
  • Q= 700 m³/h
  • H= 4200 m
  • P= 450 bar
  • T= +360 °C
  • Ausführung für Drehzahlen bis 6000 min-1
  • durch Steigerung der Drehzahl Reduzierung Stufenzahl und Investitionskosten

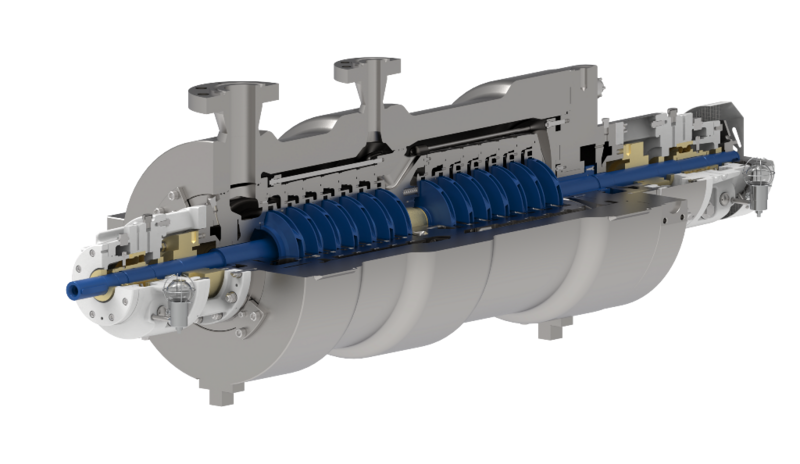

  • Back-to-Back Ausführung mit mittigem Gleitlager für beste Rotordynamik
  • spezielles Rotordesign für hohe Drehzahlen
  • exakte Analyse der kritischen Drehzahlen sichert stabiles Laufverhalten im gesamten Arbeitsbereich
  • Radial-Axial-Gleitlagerung mit Druckölschmierung
  • Standard
    Radiallager: Wälzlager
    Axiallager: Wälzlager
    Ölringschmierung

  • Variante
    Radiallager: Gleitlager
    Axiallager: Wälzlager
    Ölringschmierung

  • Variante
    Radiallager: Gleitlager
    Axiallager: Gleitlager
    Druckölschmierung
    Baureihe: TL / TG
