BB3 - AMG
Horizontale, mehrstufige, axial geteilte Hochdruckpumpe mit beidseitiger Lagerung
AMG01
AMG02
AMG03

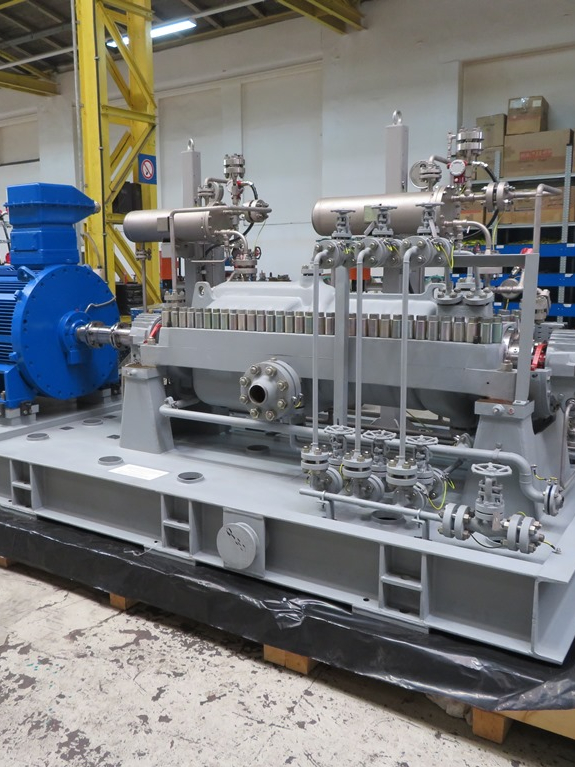

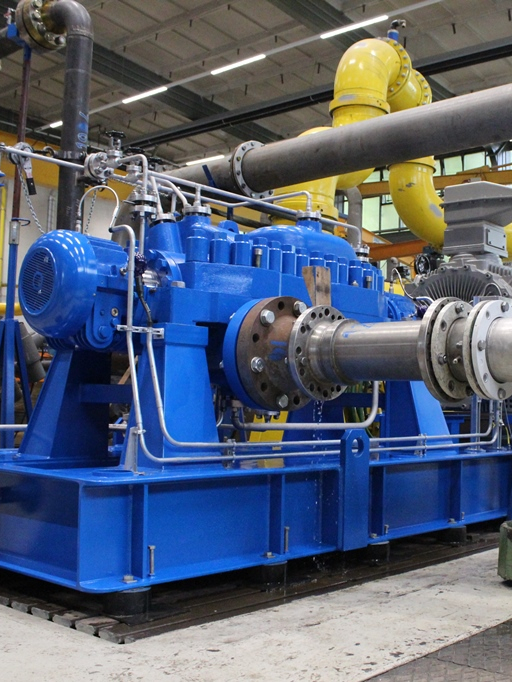

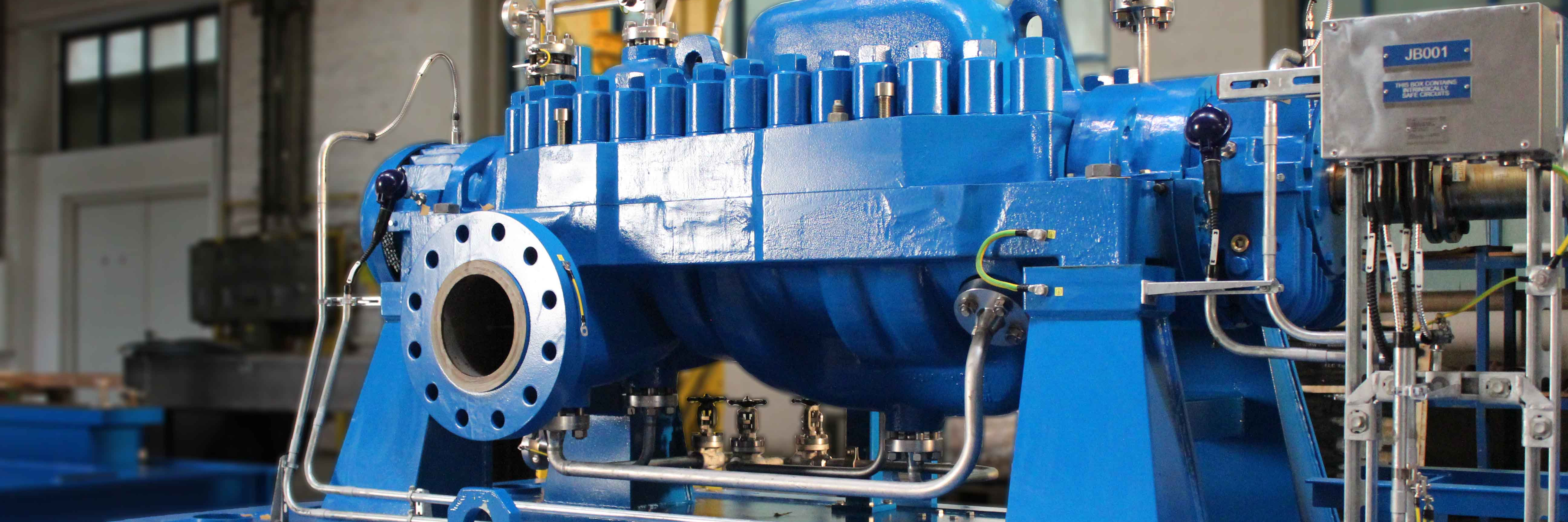

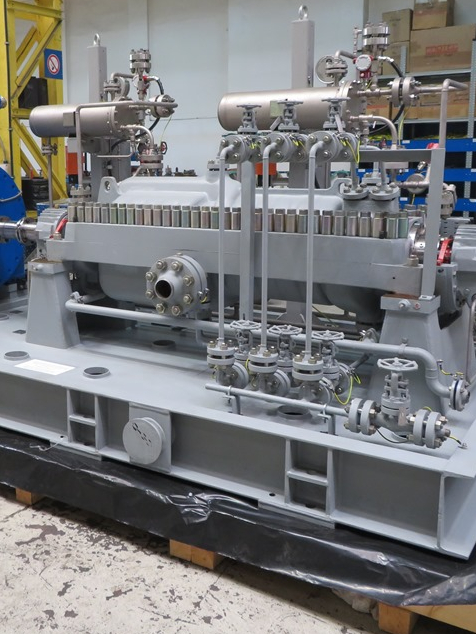

Die Apollo AMG Prozesspumpe gemäß API 610 Typ BB3 ist eine horizontale, mehrstufige Hochdruckpumpe, die außergewöhnliche Stabilität und Zuverlässigkeit bietet. Sie wurde für anspruchsvolle Anwendungen in der Öl- und Gasindustrie sowie petrochemischen Anlagen konzipiert. Ihr Back-to-Back-Rotor minimiert den Axialschub, während die optimierte Rotordynamik für sicheren Betrieb bei hohen Drehzahlen sorgt und somit Effizienz und Leistungsfähigkeit in kritischen Betriebsumgebungen gewährleistet.

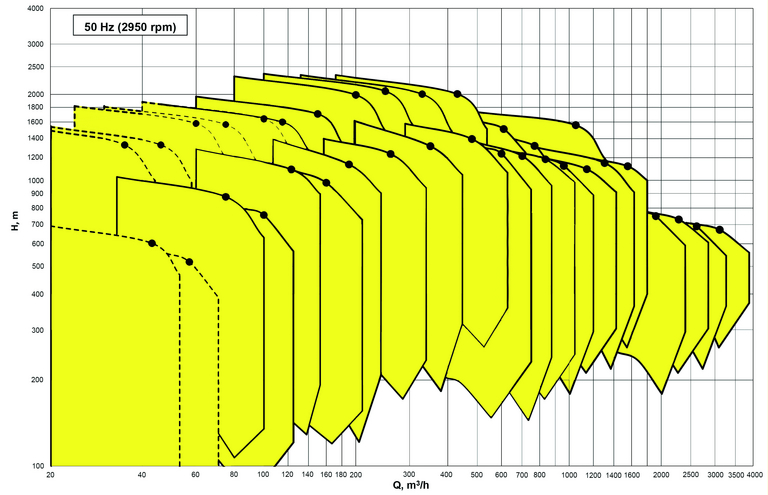

Betriebsdaten AMG
| Q (m³/h) | 3 200 |
| H (m) | 2 200 |
| P (bar) | 265 |
| T (° C) | + 200 |
Anwendungsbranchen
Die Pumpen zeichnen sich durch ihre herausragenden hydraulischen Eigenschaften, das optimal abgestimmte Leistungsspektrum sowie die moderne Bauweise aus, wodurch sie hervorragende Lösungen für eine Vielzahl von Anwendungen bieten. Dazu zählen:
- Anwendungen in der Öl- und Gasindustrie
- Raffineriebetriebe
- Offshore-Anwendungen
- Booster-Anwendungen in sämtlichen Industriezweigen
- Wassereinspritzung sowohl onshore als auch offshore
- Kesselspeisewasseranwendungen
- Q= 3200 m³/h
- H= 2200 m
- P= 265 bar
- T= +200°C

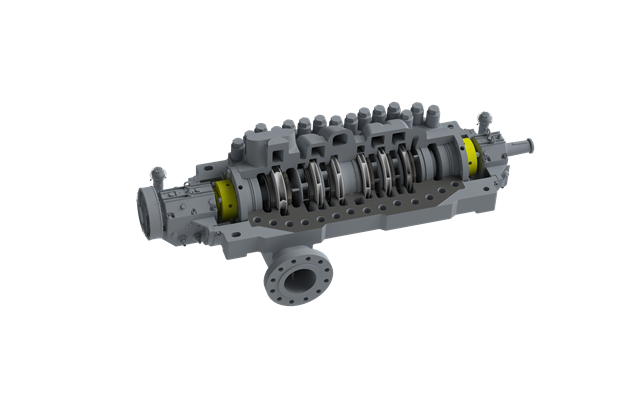

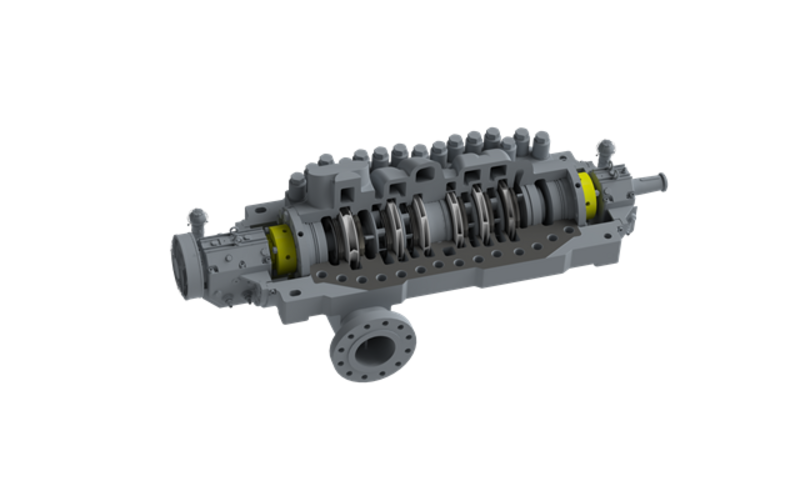

Axial geteilte Hochdruckpumpe mit beidseitiger Mittenauflage: Bietet erhöhte Stabilität und Lebensdauer.
Gegenläufig angeordnete Laufräder: Gewährleisten einen optimalen Axialschubausgleich und reduzieren mechanische Belastungen.
Spezialisiertes NPSH-Laufrad in der ersten Stufe: Optimiert die Kavitationseigenschaften und verbessert die Leistung der Pumpe.
Lagerausführung: Verfügbar mit Wälz- oder Gleitlagern für flexiblen Einsatz und erhöhten Betriebskomfort.
Reduzierte Stillstandzeiten: Das axial geteilte Gehäuse ermöglicht Wartungs- und Inspektionsarbeiten, während der untere Teil an der Rohrleitung verbleibt; Demontage der Kupplung ist nicht erforderlich.
- Stahlguss
- Chromstähle
- Austenitische Stähle
- Duplex, Superduplex
- Sonderlegierungen nach NORSOK, NACE
- Standard
Radiallager: Wälzlager
Axiallager: Wälzlager
Ölringschmierung
- Variante
Radiallager: Gleitlager
Axiallager: Wälzlager
Ölringschmierung
- Variante
Radiallager: Gleitlager
Axiallager: Gleitlager
Druckölschmierung
Baureihe: AMG
