BB5 - TL
TL01
TL02
TL03

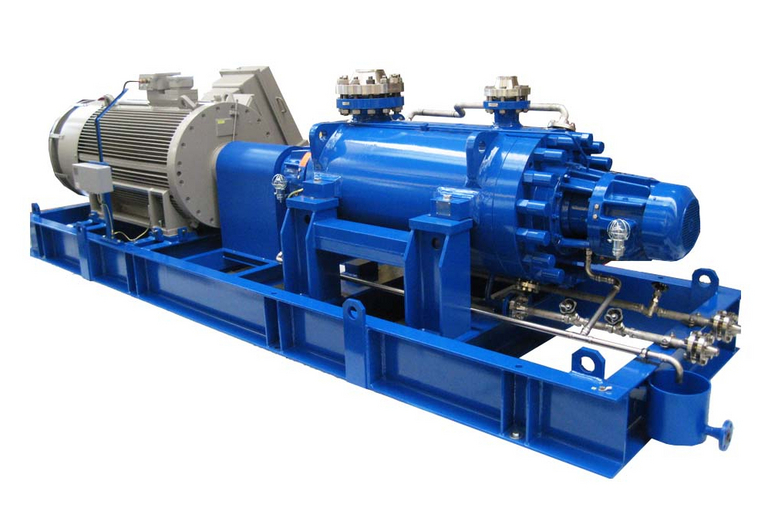

Mehrstufige, horizontale Hochdruckpumpe in Barrelausführung, als in-line Version. Die Barrelpumpe zeichnet sich durch optimale Rotordynamik für einen sicheren Betrieb, auch bei hohen Drehzahlen aus.
| TL | |
|---|---|
| Q (m³/h) | 1 800 |
| H (m) | 2 800 |
| P (bar) | 350 |
| T (° C) | +400 |
Ausgehend der sehr guten hydraulischen Charakteristik und der hohen Zuverlässigkeit bei kritischen Anwendungen, eignen sich die Pumpen für Einsatzfälle wie z.B.:
- Anwendungen in der Öl- und Gasindustrie
- Offshore Anwendungen
- Druckerhöhung in allen industriellen Bereichen
- Wasserinjektion Onshore und Offshore
- Kesselspeisewasseranwendungen

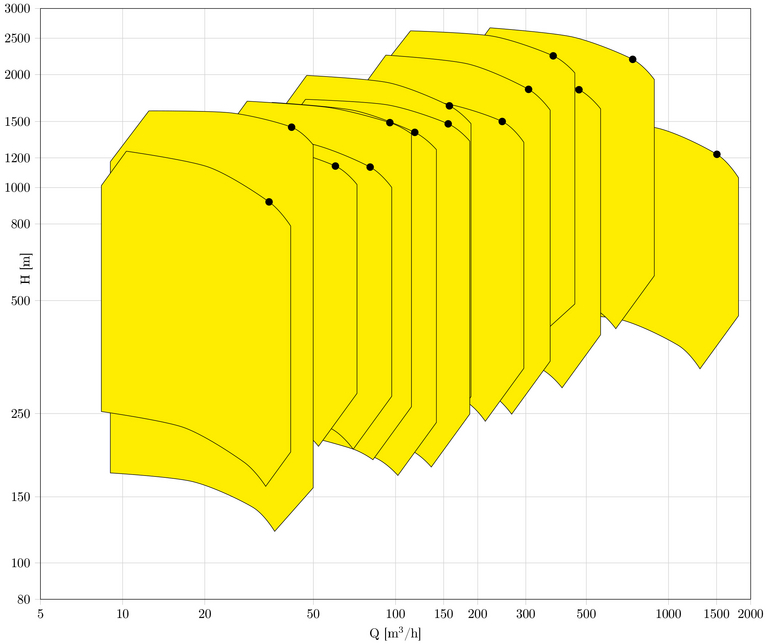

- Q= 1800 m³/h
- H= 2800 m
- P= 350 bar
- T= +400 °C
- Anordnung der Laufräder in Linie
- Axialschubausgleich durch Kolbenentlastung gewährleistet sicheren Betrieb über ein weites Einsatzspektrum
- Lagerausführung: Wälz- bzw. Gleitlager
- Pull-Out-Ausführung gewährleistet maximale Wartungsfreundlichkeit. Barrel verbleibt in der Rohrleitung, Pumpe als Einschubeinheit kann demontiert und gewartet werden
- Durch Cartridge-Design sehr kurze Stillstandszeiten bei Wartungsarbeiten
- 1. Stufe als NPSH-Stufe ausgeführt
- Dichtungsraum nach API 610 / 682
- Mittenauflage
- Einzelradabstützung je nach Auslegung
- Grauguss
- Sphäroguss, ADI-Werkstoffe
- Stahlguss
- 12 % Chromstähle
- Austenitische Stähle
- Sonderlegierungen
- Standard
Radiallager: Wälzlager
Axiallager: Wälzlager
Ölringschmierung
- Variante
Radiallager: Gleitlager
Axiallager: Wälzlager
Ölringschmierung
- Variante
Radiallager: Gleitlager
Axiallager: Gleitlager
Druckölschmierung

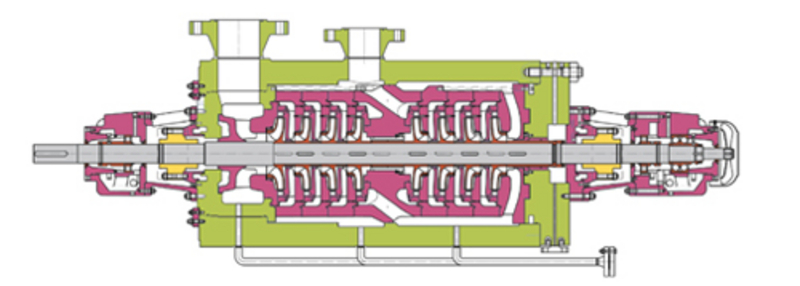

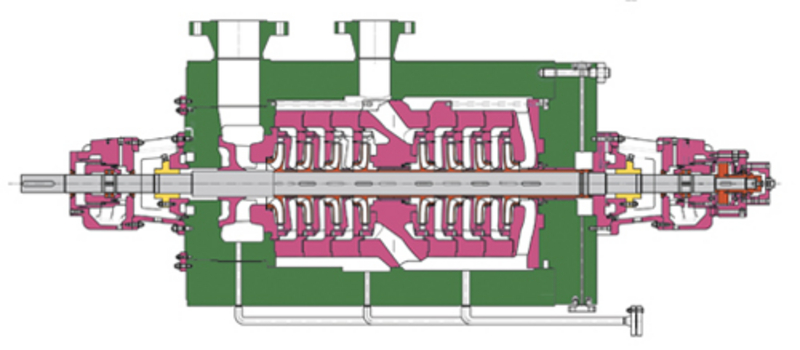

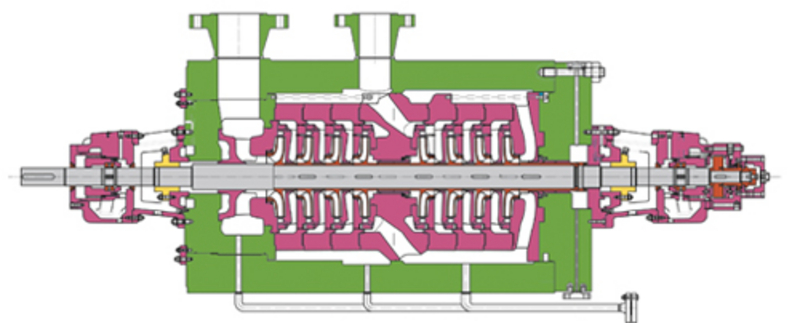

Baureihe: TL / TG
