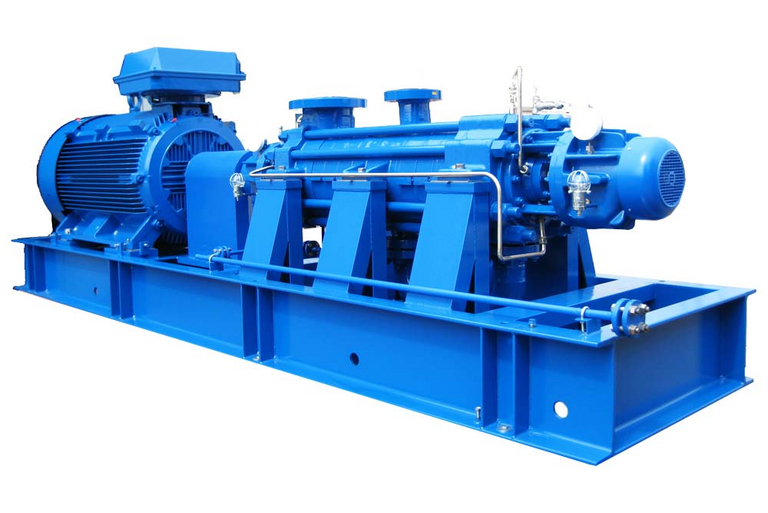

BB4 - GP
Horizontale, mehrstufige Hochdruckpumpe in Gliederausführung mit beidseitiger Lagerung, als back-to-back Version. Die Prozesspumpe hat eine sehr gute hydraulische Charakteristik, hat ein optimal abgestimmtes Leistungsfeld und eine moderne konstruktive Auslegung.
| GP | |
|---|---|
| Q (m³/h) | 600 |
| H (m) | 2 500 |
| P (bar) | 250 |
| T (° C) | +250 |
Die Hochdruckpumpen der Baureihe HP sind für das Fördern von Flüssigkeiten in petrol-chemischen Anlagen, Kessel-Speisewasser, Kondensat, Umkehrosmose, Öle und Treibstoffe konzipiert und werden in folgenden Anwendungen eingesetzt:
- Kesselspeisewasseranwendungen
- Anwendungen in der Öl- und Gasindustrie
- Druckerhöhung in allen industriellen Bereichen
- Anwendungen in Raffinerien
- Wasserinjektion Onshore und Offshore

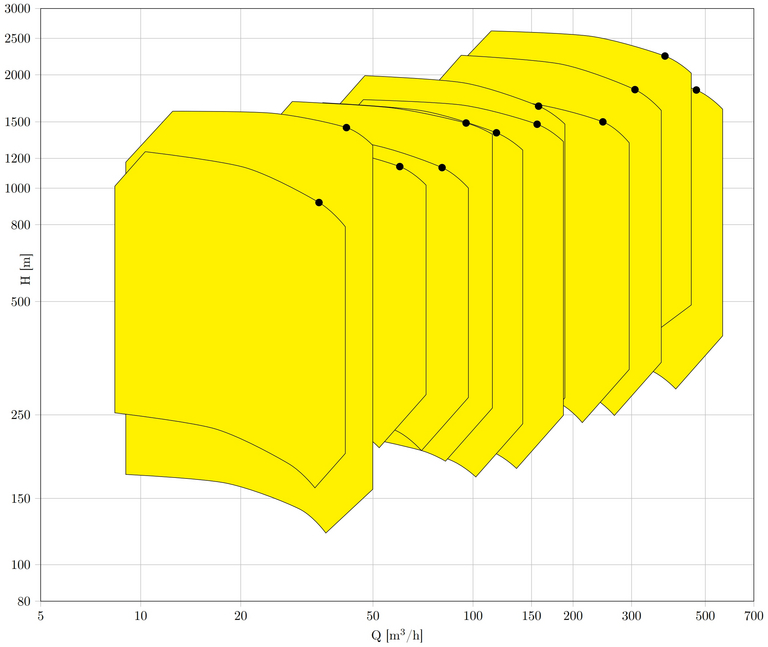

- Q= 600 m³/h
- H= 2500 m
- P= 250 bar
- T= +250 °C

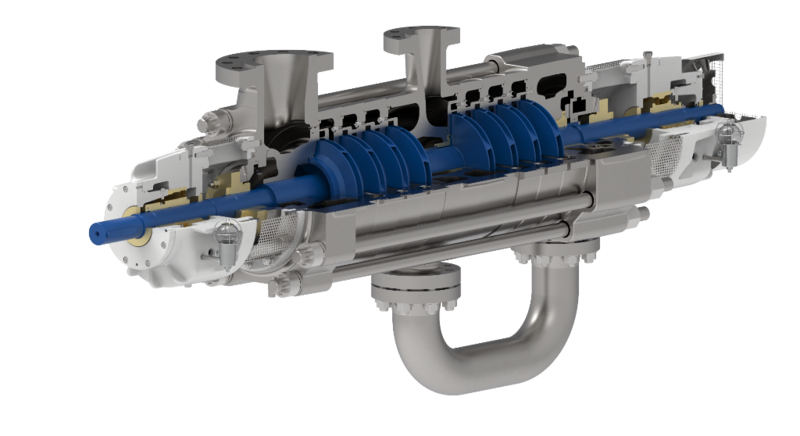

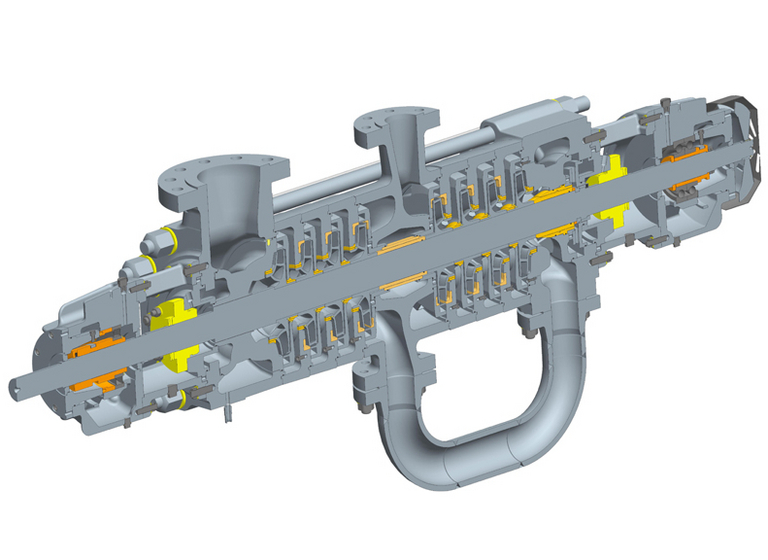

- Injektorpumpe in Back-to-Back-Anordnung
- Ausführung mit NPSH-Laufrad
- Axialschubausgleich durch gegenläufige Anordnung der Laufräder
- Lagerausführung als Wälz- bzw. Gleitlagerung
- sehr stabile Rotordynamik auch bei großen Stufenzahlen
- Mittiges Gleitlager sorgt für hohe Laufruhe und niedrige Schwingungswerte
- Belastung Axiallager durch gegenläufige Anordnung sehr gering, hohe Lebensdauer
- Grauguss
- Sphäroguss, ADI-Werkstoffe
- Stahlguss
- 12 % Chromstähle
- Austenitische Stähle
- Sonderlegierungen

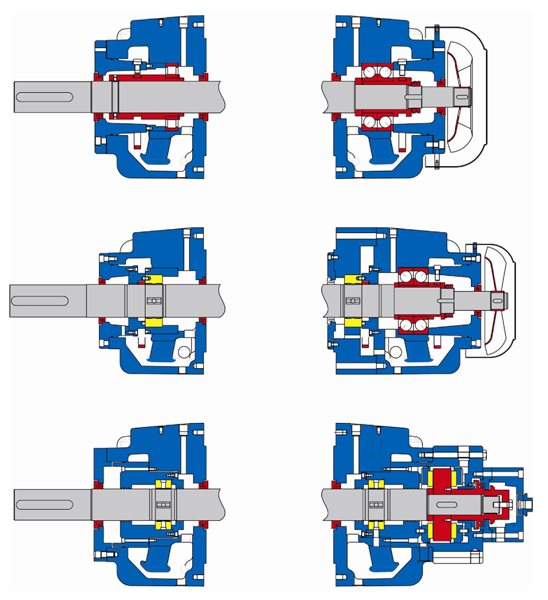

- Standard
Radiallager: Wälzlager
Axiallager: Wälzlager
Ölringschmierung
- Variante
Radiallager: Gleitlager
Axiallager: Wälzlager
Ölringschmierung
- Variante
Radiallager: Gleitlager
Axiallager: Gleitlager
Druckölschmierung
- Injektorpumpe in verschleißfester Ausführung für besonders abrasive, feststoffbeladene Medien
- Auch bei Verschleiß der Spalte ändert sich der Restaxialschub nur geringfügig, Lagerbelastung Axiallager bleibt gleich niedrig.
