BB4 - GMHD
GMHD01
GMHD02

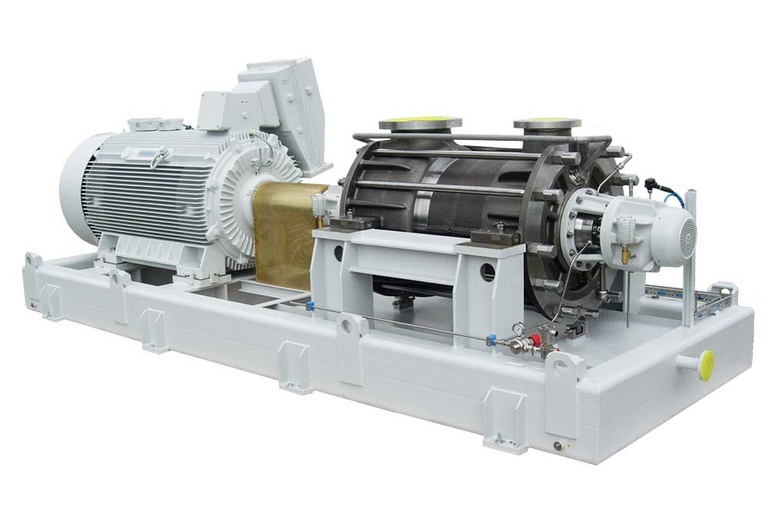

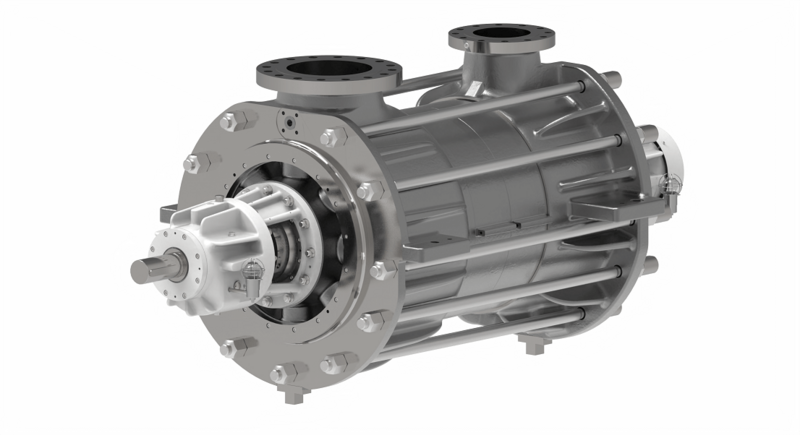

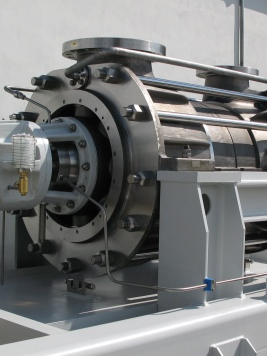

Horizontale, mehrstufige Hochdruckpumpe in Gliederausführung. Die Prozesspumpe ist besonders gut geeignet für große Volumenströme und hat einen modularen Aufbau für bestmögliche Anpassung an Kundenbedürfnisse und geringe Betriebskosten.
| GMHD | |
|---|---|
| Q (m³/h) | 1 100 |
| H (m) | 320 |
| P (bar) | 63 |
| T (° C) | +180 |
Ausgehend der sehr guten hydraulischen Charakteristik, dem optimal abgestimmten Leistungsfeld und einer modernen konstruktiven Auslegung auch nach API 610 letzte Edition, eignen sich die Pumpen für Einsatzfälle wie z.B.:
- Offshore-Anwendungen speziell für Seewasser
- Soleförderung
- Anwendungen in der Öl- und Gasindustrie
- Kraftwerksanwendungen, z.B. Kondensatförderung
- Q= 1100 m³/h
- H= 320 m
- P= 63 bar
- T= + 180 °C
- durch speziell ausgebildete Saugstufe extrem niedrige NPSH-Werte
- Mittenauflage
- Axialschubausgleich durch Kolbenentlastung
- Lagerausführung als Wälz- bzw. Gleitlagerung
- hydraulisch ausgewogenes Konzept in Bezug auf Einsatzbereich, Wirkungsgrad und Rotordynamik
- niedrige Schwingungswerte
- hohe Lebensdauer
- spezielle Gehäuseoptimierung zum Einsatz von Duplex und Superduplex
- Grauguss
- Sphäroguss, ADI-Werkstoffe
- Stahlguss
- 12 % Chromstähle
- Austenitische Stähle
- Sonderlegierungen
Download
