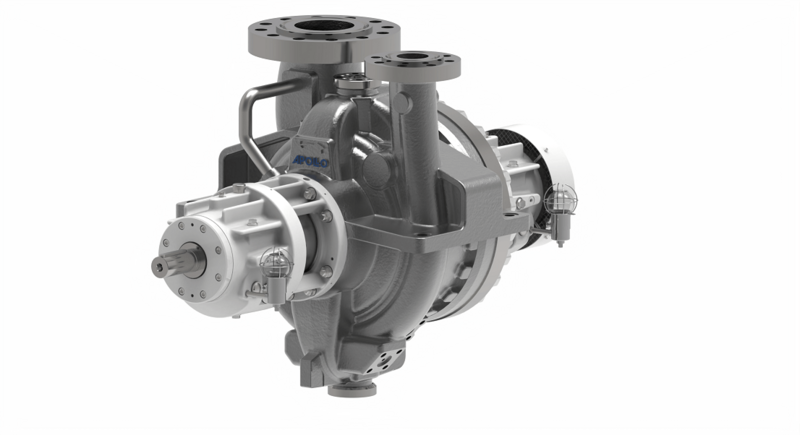

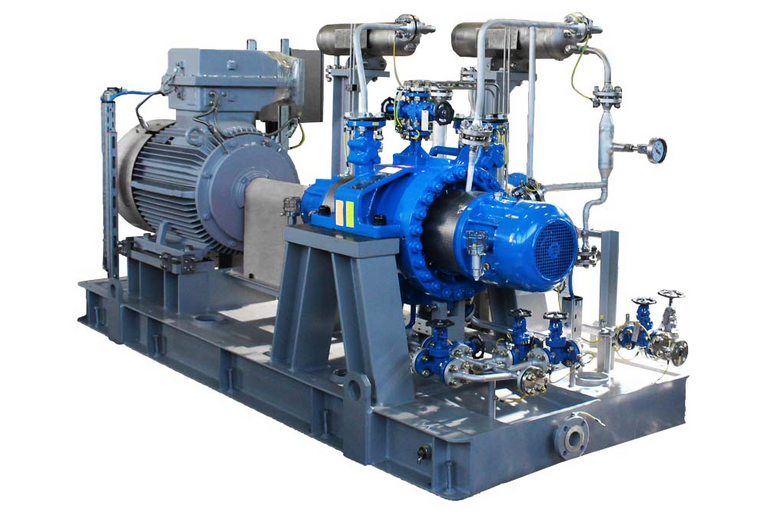

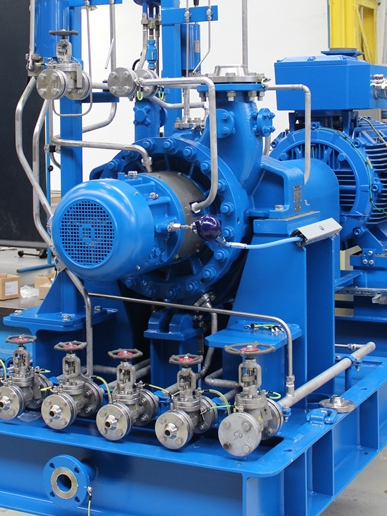

BB2 - KGR
KGR01
KGR02

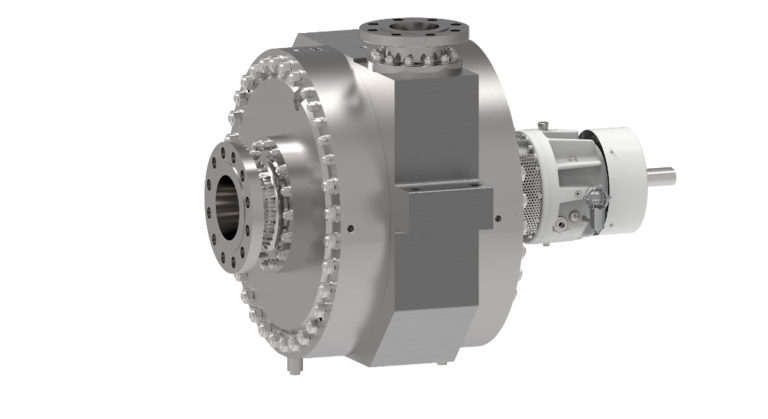

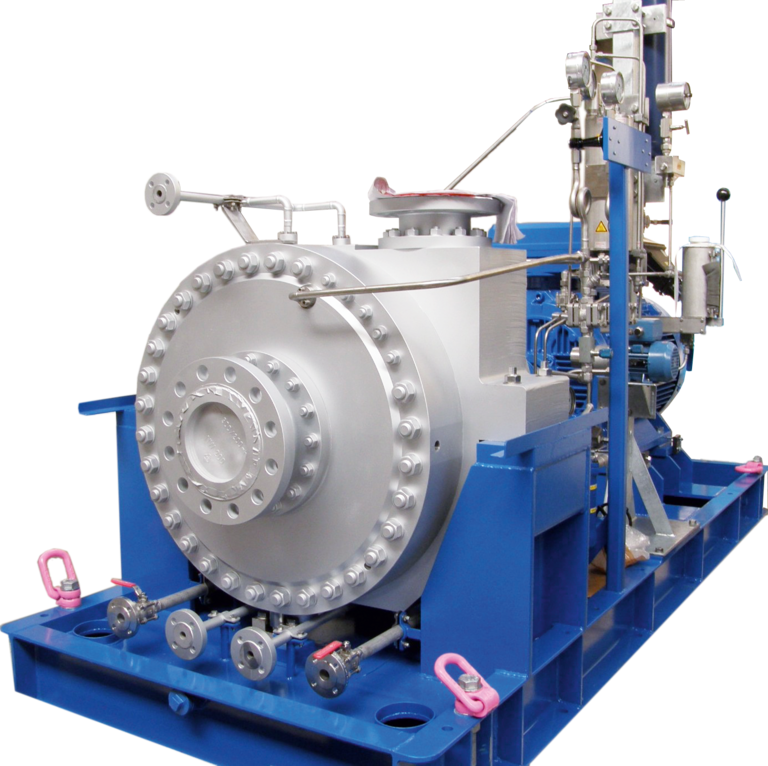

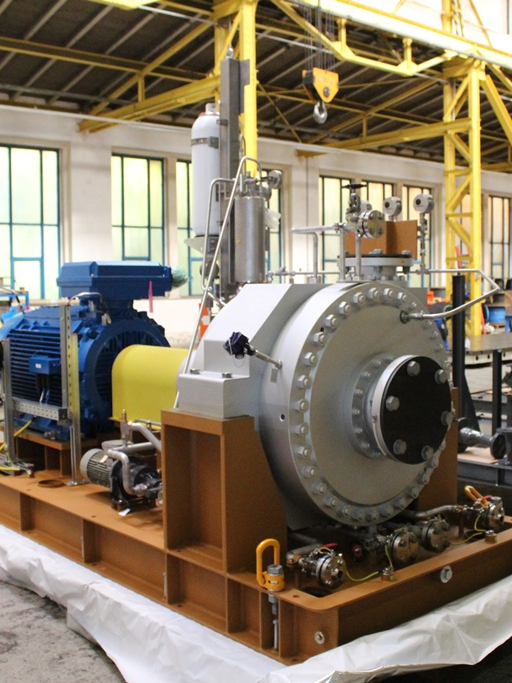

KGRZ01
Schwere, radial geteilte, zweistufige Prozesspumpe mit beidseitiger Lagerung nach API 610 oder ISO 5199. Die doppelflutigen Sauglaufräder sorgen für beste NPSH-Werte und die optimale Rotordynamik für einen sicheren Betrieb. Das Sauglaufrad der Type KGR hat ein einflutiges Laufrad.

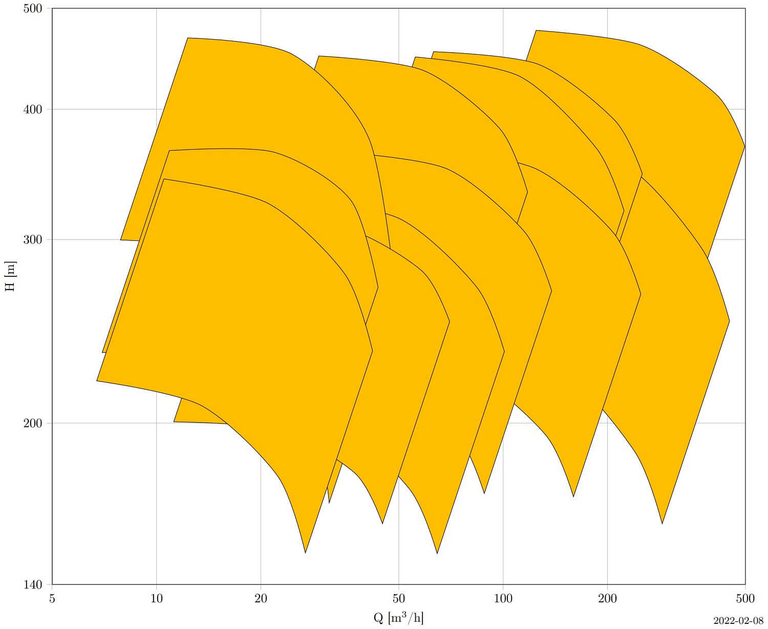

| KGR | |
|---|---|
| Q (m³/h) | 1 600 |
| H (m) | 600 |
| P (bar) | 80 |
| T (° C) | +450 |
Aufgrund des robusten Designs, der beidseitigen Lagerung, niedriger NPSH-Werte und der Eignung für hohe Drücke und Temperaturen ergeben sich vielfältige Anwendungsmöglichkeiten:
- Raffinerien
- Petrochemische Anlagen
- Sonderapplikationen
- Offshore
- Kraftwerk
- Systembereiche Gas- und Ölspeicher
- Q= 1600 m³/h
- H= 600 m
- P= 80 bar
- T= + 400°C
- Radialgeteilt und Mittenauflage
- Erstes Laufrad einflutig oder doppelflutig
- Beidseitige Lagerung
- Axialschubausgleich durch Back-to-Back-Laufradanordnung
- Lagerausführung: Wälz- bzw. Gleitlagerung
- Grauguss
- Sphäroguss, ADI-Werkstoffe
- Stahlguss
- 12 % Chromstähle
- Austenitische Stähle
- Sonderlegierungen
- Ein Inducer ist ein vorgeschaltetes, schraubenförmiges Zusatzlaufrad und gewährleistet sehr niedrige NPSH-Werte
- Auslegung der Inducer erfolgt auf kundenspezifischen Einsatzbereich
- Bei doppelflutigem Laufrad - Inducer auf beiden Seiten vorgeschaltet
- Standard
Radiallager: Wälzlager
Axiallager: Wälzlager
Ölringschmierung
- Variante
Radiallager: Gleitlager
Axiallager: Wälzlager
Ölringschmierung
- Variante
Radiallager: Gleitlager
Axiallager: Gleitlager
Druckölschmierung
- Horizontale, zweistufige, radial geteilte Hochleistungsprozesspumpe in spezieller Back-to-Back-Bauweise - mit axialem Einlauf, halboffenen Laufrädern und Rückenschaufeln nach API 610, Typ BB2
