BB1 - ZMK

  • BB1-ZMK.jpg

    ZMK01

  • ZMK_Lidco_IMG_1774.JPG

    ZMK02

  • ZMK_ENI_IMG_0968.JPG

    ZMK03

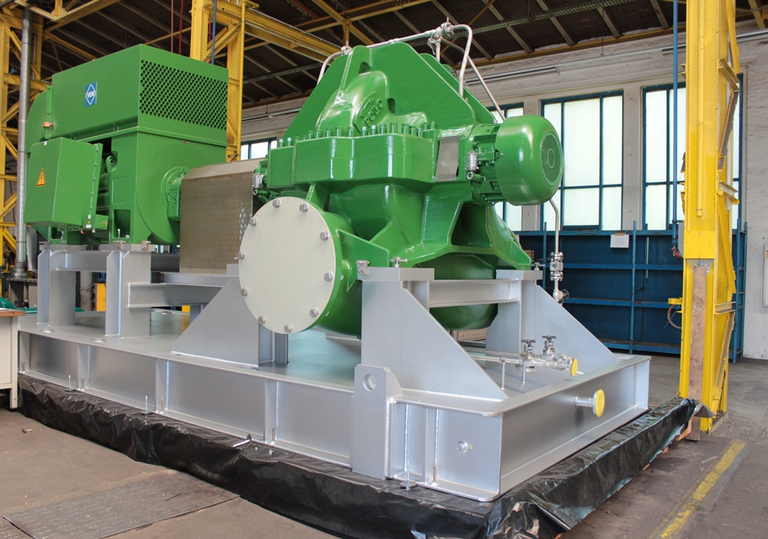

Horizontal oder vertikal aufgestellte, einstufige, axial geteilte Prozesspumpe nach API 610 und ISO 5199. Für höchste Zuverlässigkeit sorgt das schwere Prozessdesign der ZMK-Pumpe. Die Pumpen sind als Aggregate mit Grundplatte bzw. Grundrahmen und Berührungsschutz nach DIN 31001 lieferbar und bieten eine prozesssichere Abdichtung bei den unterschiedlichsten Einsatzbedingungen.

 ZMKZMKV

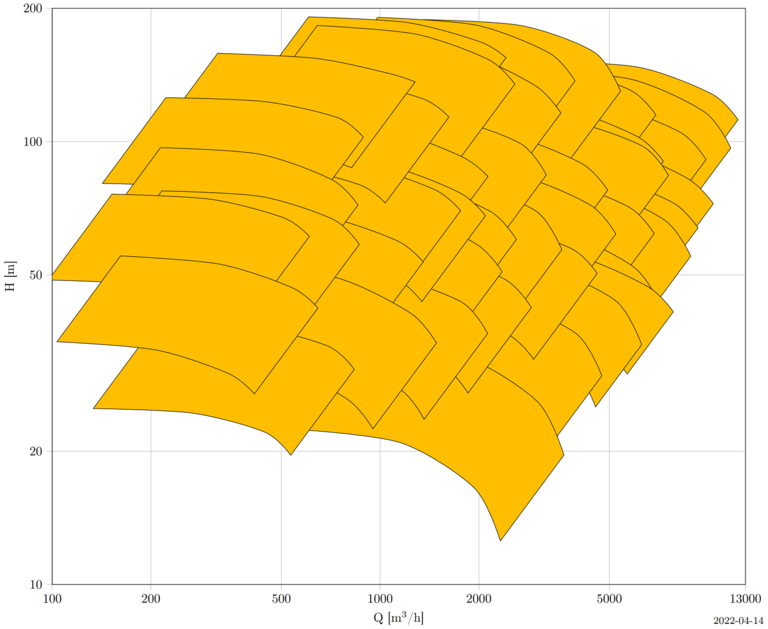

Q (m³/h)10 0005 500
H (m)140140
P (bar)25 / 4025 / 40
T (° C)+150+150

Die Pumpen der Baureihe ZMK können eingesetzt werden zur Förderung neutraler, alkalischer und saurer Medien mit Aufschwemmungen und schmirgelnden Bestandteilen und werden vorzugsweise zur Förderung von Roh-, Kühl- und Seewasser in folgenden Bereichen eingesetzt:

  • Wasser und Abwasser
  • Kraft- und Heizkraftwerken
  • Öl- und Gasindustrie als Prozesspumpe
  • im Bergbau zur Wasserhaltung
  • zur Druckerhöhung und Wasserversorgung im kommunalen und industriellen Bereich
  • Q= 10000 m³/h
  • H= 140 m
  • P= 25/40 bar
  • T= 150°C
  • Mittenauflage
  • Lagerausführung: Wälz- bzw.Gleitlager

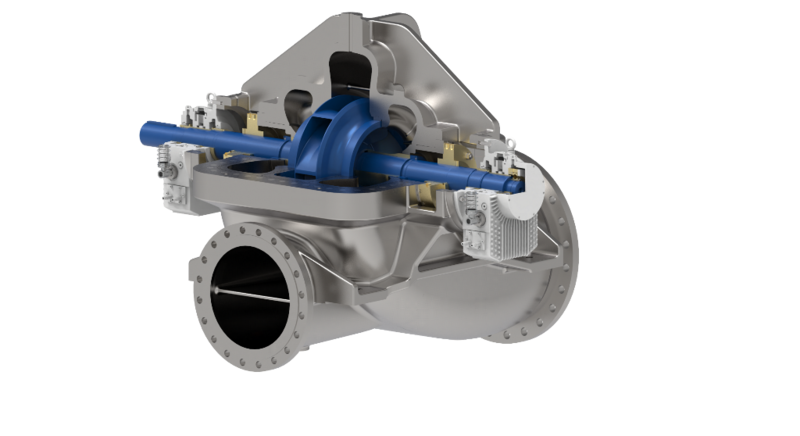

  • durch Demontage der oberen Gehäusehälfte ist es möglich, den kompletten Rotor zu inspizieren oder zu demontieren, ohne die Pumpe aus der Rohrleitung zu entfernen
  • Grauguss
  • Sphäroguss, ADI-Werkstoffe
  • Stahlguss
  • 12 % Chromstähle
  • Austenitische Stähle
  • Sonderlegierungen
  • Standard
    Radiallager: Wälzlager
    Axiallager: Wälzlager
    Ölringschmierung

  • Variante
    Radiallager: Gleitlager
    Axiallager: Wälzlager
    Ölringschmierung

  • Variante
    Radiallager: Gleitlager
    Axiallager: Gleitlager
    Druckölschmierung

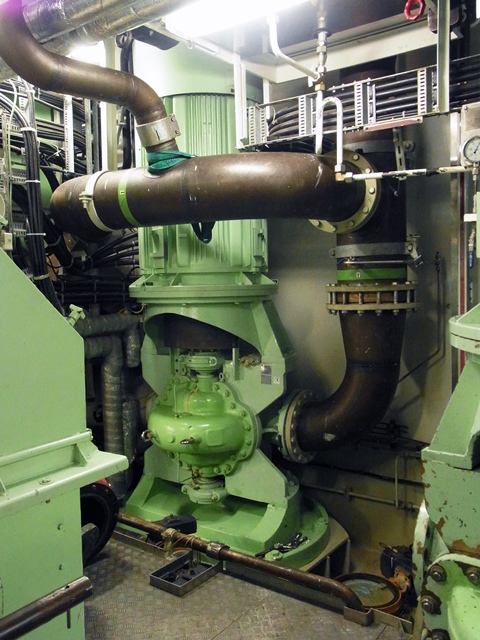

  • Vertikale Bauform
  • auch mit erhöhter Erdbebensicherung
  • wahlweise Ausführung mit Wälz- oder Gleitlagerung
