GMZ/C
Einsatzgebiete
- Wasserversorgungsanlagen
- Druckerhöhungsanlagen
- Kraftwerksanlagen
- Heizungsanlagen
- Umwälz- und Kondensatanlagen
- Beregnungsanlagen
- Tankanlagen

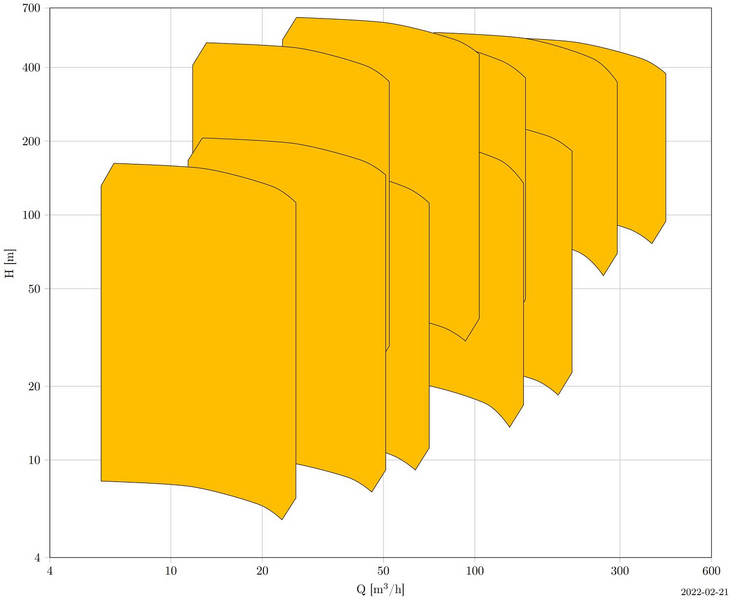

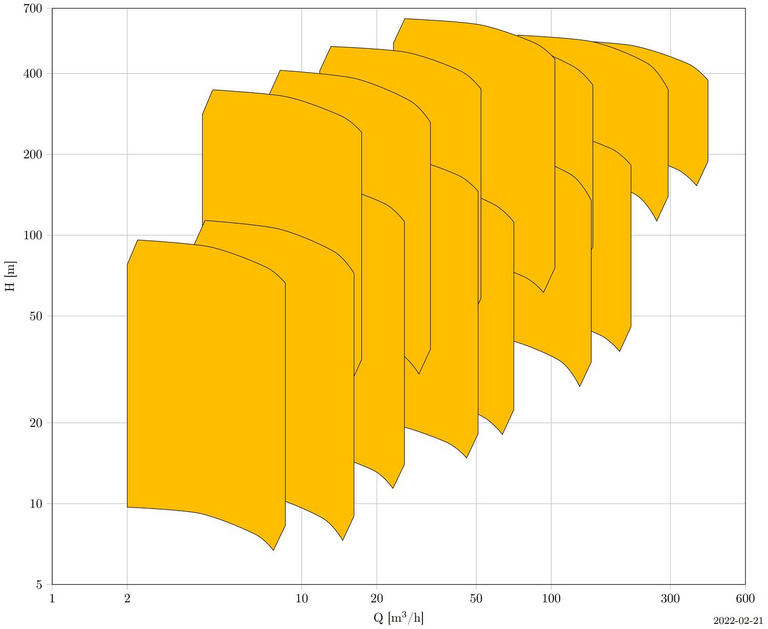

Betriebsdaten, Kennfelder
- Q = 550 m³/h
- H = 550 m
- P = 64 bar
- T = °C

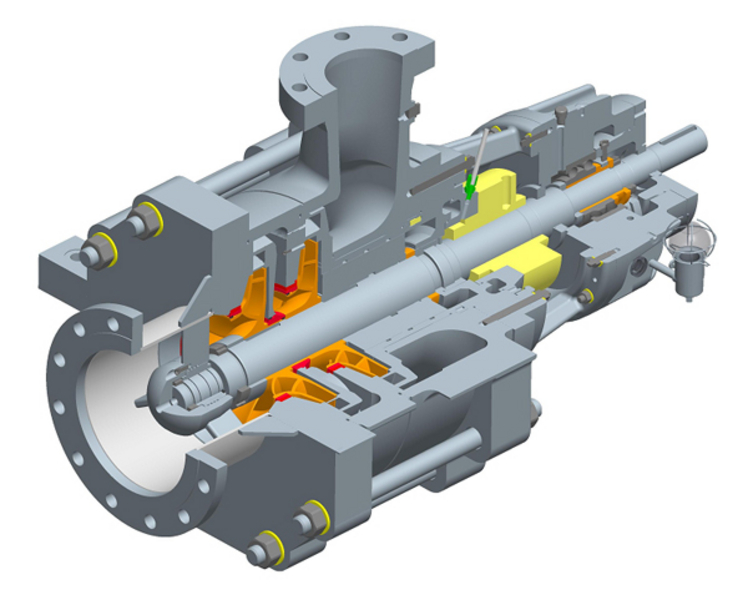

Konstruktionsmerkmale und Eigenschaften

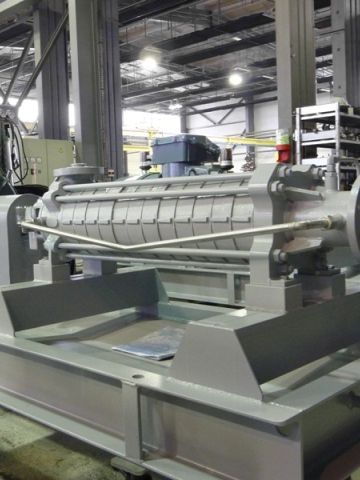

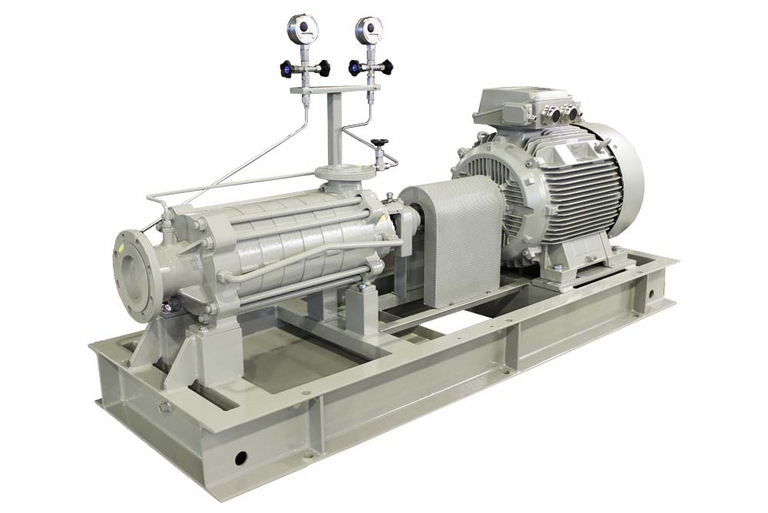

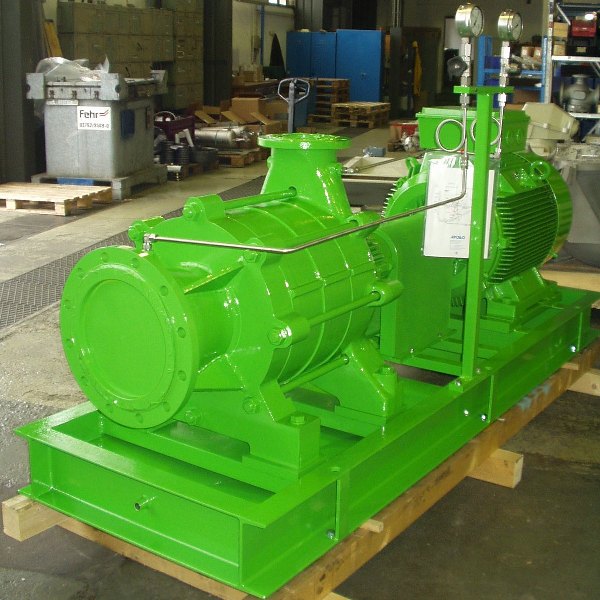

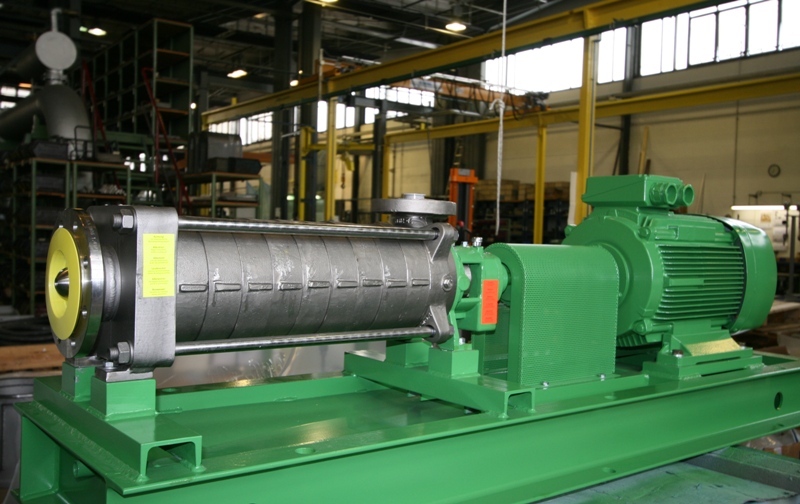

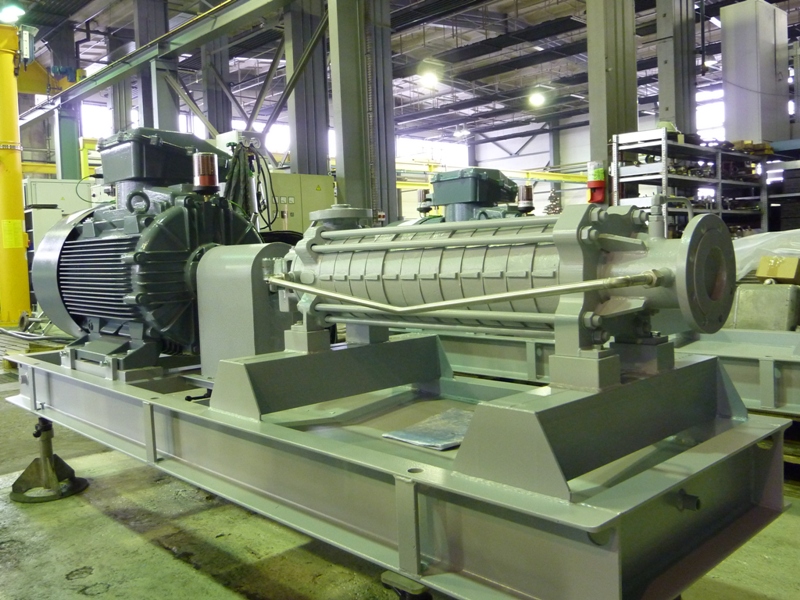

- mehrstufige, horizontale Hochdruck-Kreiselpumpe
- Gliedergehäusebauart mit geschlossenem Laufrad
- Für besonders schwierige Ansaugverhältnisse mit NPSH-Laufrad und axialem Einlauf
- Axialschubausgleich durch Einzelradentlastung oder durch Entlastungskolben
- Festlager: Schrägkugellagerpaar, zur Aufnahme des Restaxialschubs
- Loslager: Medien geschmiertes Gleitlager
- Lagerschmierung: Öl oder Fett
- Ölschmierung mit oder ohne Kühlung
Werkstoffe
- Eisenguss
- Stahlguss
- 12 % Chromstähle
- Austenitische Stähle
- Duplex, Superduplex
- Sonderlegierungen
|
|
