GLVB

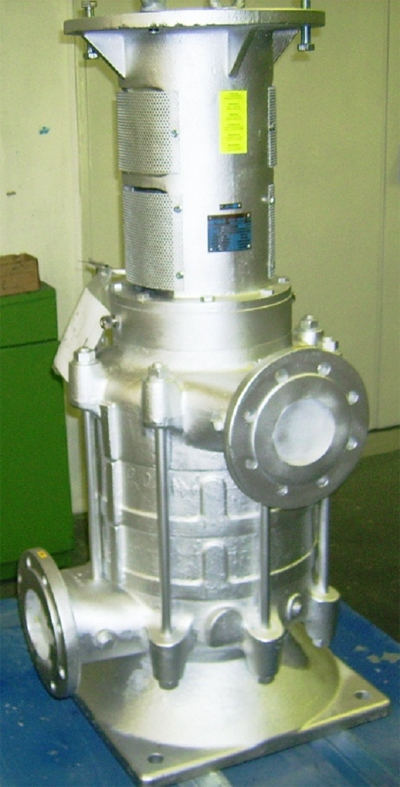

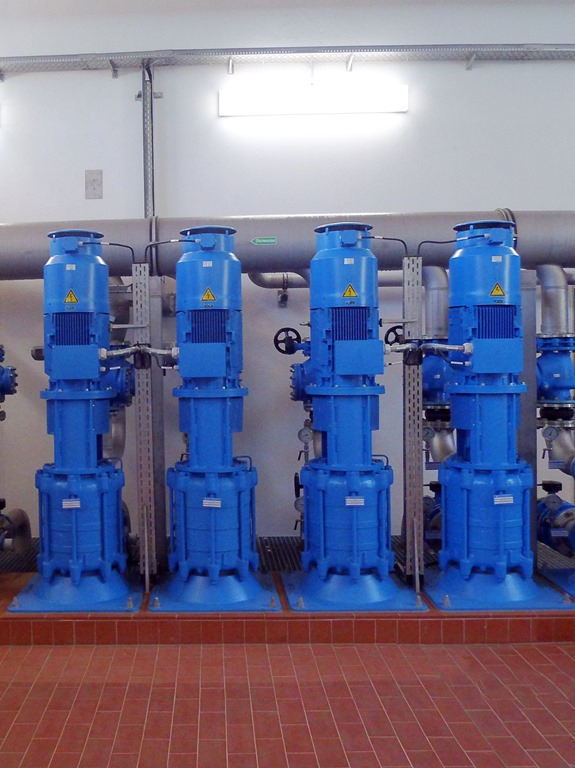

Einsatzgebiete

  • Kraftwerksanlagen
  • Heizungsanlagen
  • Umwälz- und Kondensatanlagen
  • Feuerlöschpumpen
  • Beregnungsanlagen
  • Tankanlagen
  • Wasserversorgungsanlagen
  • Druckerhöhungsanlagen

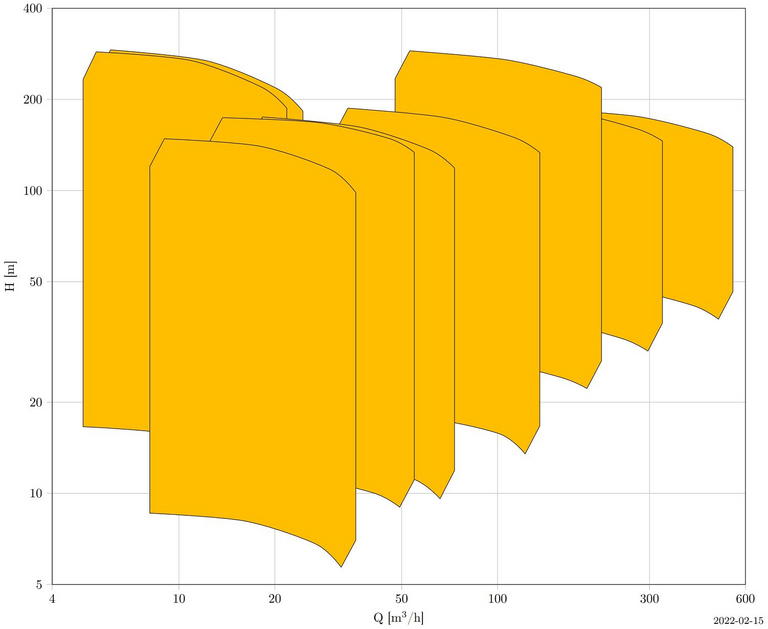

Betriebsdaten, Kennfelder

  • Q = 500 m³/h
  • H = 220 m
  • P = 25 bar
  • T = 140 °C

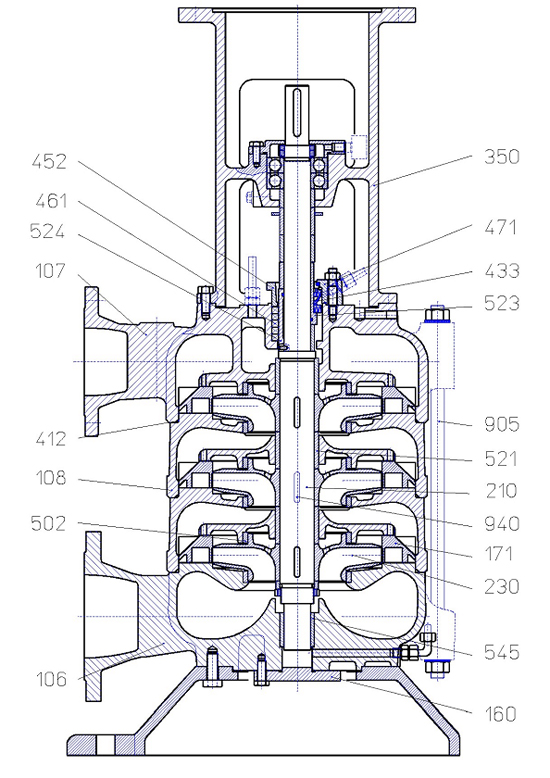

Konstruktionsmerkmale und Eigenschaften

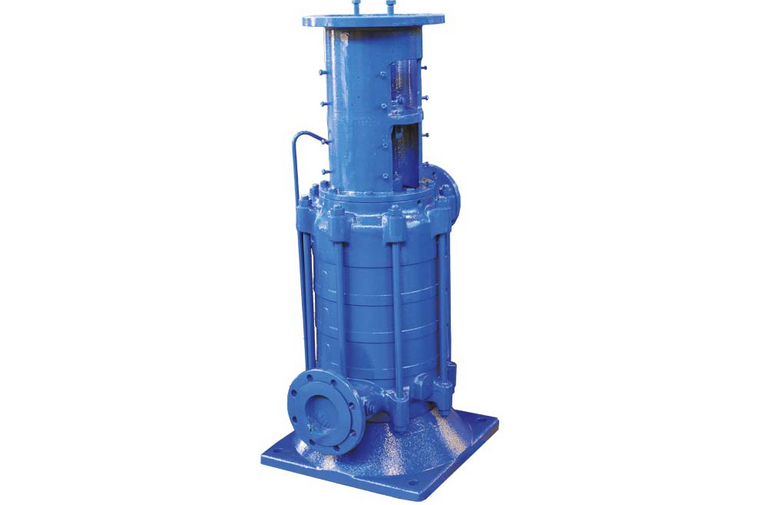

  • Vertikale, mehrstufige Kreiselpumpe
  • Gliedergehäusebauart
  • Geschlossene Laufräder
  • Standardausführung: Druckstutzen über dem Saugstutzen
  • Kombination von Laufrädern mit verschiedenen Durchmessern für optimale Anpassung
  • Optional: Sauglaufrad mit vergrößertem Eintrittsdurchmesser in erster Stufe zur Verbesserung des Haltedruckes
  • Druckseitige Lagerung mit Schrägkugellagerpaar in Tandemanordnung
  • Saugseitig, mediengeschmiertes Gleitlager mit Druckschmierung

Werkstoffe

  • Grauguss
  • Kugelgraphit
  • Stahlguss
  • Edelstahl
