HPV / HPVX
Einsatzgebiete
- Raffinerien
- für Crudeöl als Booster- und Transferpumpen
- Treibstoffe
- Heißwasser
Betriebsdaten, Kennfelder
50 Hz:
- Q= 600m³/h
- H= 600 m
- P= 63 bar
- T= + 180 °C
60 Hz:
- Q= 800 m³/h
- H= 800 m
- P= 93 bar
- T= + 180 °C

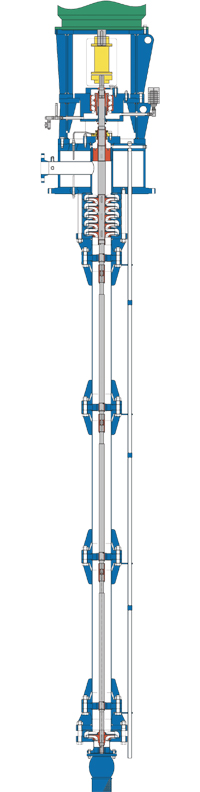

Konstruktionsmerkmale
- entsprechend API 610, Typ VS1
- vertikale, mehrstufige Radialradkreiselpumpe mit abgehängtem NPSHLaufrad, je nach Baulänge
- Axialschubausgleich durch Kolbenentlastung
- produktgeschmierte Gleitlager in der Pumpe
- oberes Lager: Wälzlager bzw. Kombination Axial-Radial-Gleitlager
Werkstoffe
- Grauguss
- Sphäroguss, ADI-Werkstoffe
- Stahlguss
- 12 % Chromstähle
- Austenitische Stähle
- Sonderlegierungen
|
|
