HPTV

Einsatzgebiete

  • Crude-Öl
  • Offshore
  • Wasserinjektion
  • Booster- und Transportpumpen
  • Kondensatförderung
  • Flüssiggase

Betriebsdaten, Kennfelder

  • Q= 550 m³/h
  • H= 1600 m
  • P= 160 bar
  • T= -180 / + 260 °C

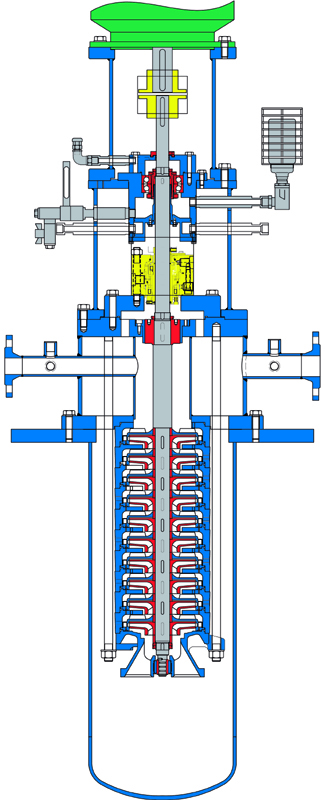

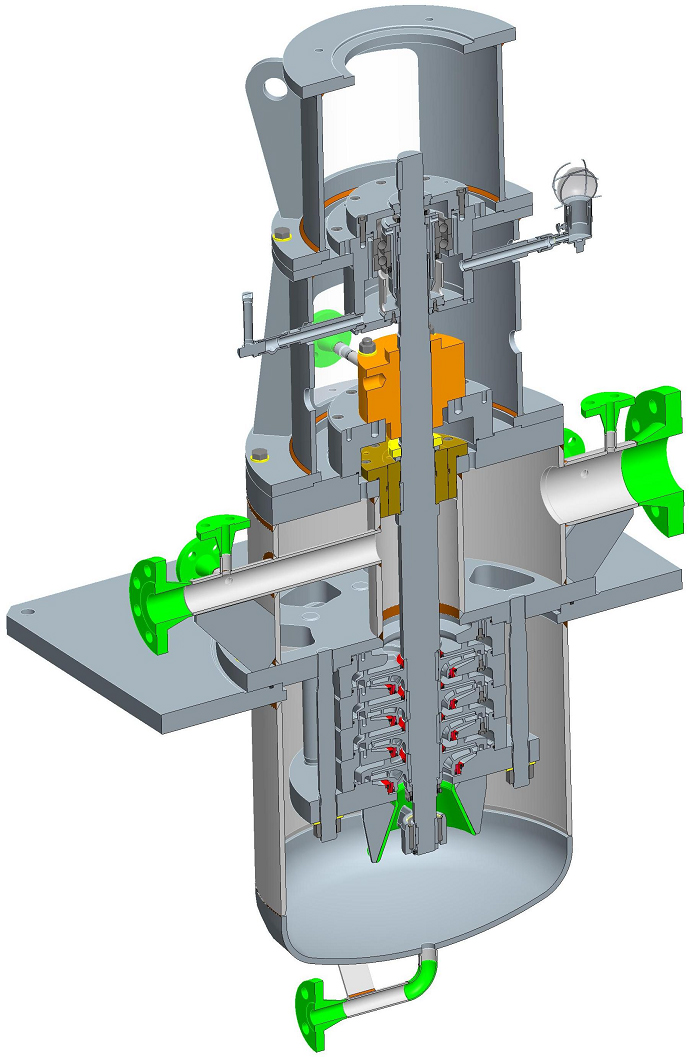

Konstruktionsmerkmale und Eigenschaften

  • Vertikale Topfausführung
  • Entsprechend API 610, Typ VS6
  • Axialschubausgleich durch Kolbenentlastung
  • Lagerausführung: Wälz- bzw. Gleitlagerung
  • NPSH-Laufrad einflutig und doppelflutig

Werkstoffe

  • Grauguss
  • Sphäroguss, ADI-Werkstoffe
  • Stahlguss
  • 12 % Chromstähle
  • Austenitische Stähle
  • Sonderlegierungen
